Демонтаж
1. Снимите узел ступицы.
ЗАДНЯЯ ПОДВЕСКА, РЕМОНТНЫЕ РАБОТЫ, Ступица.

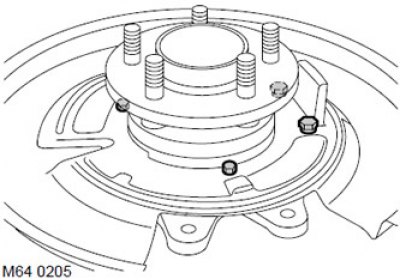

2. Отверните 4 болта крепления защитного кожуха тормозного диска к ступице.

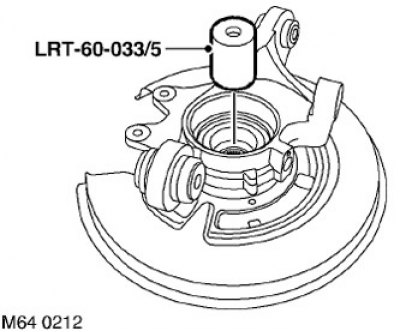

3. Установите приспособление LRT-60-033/5 на фланце ступицы.

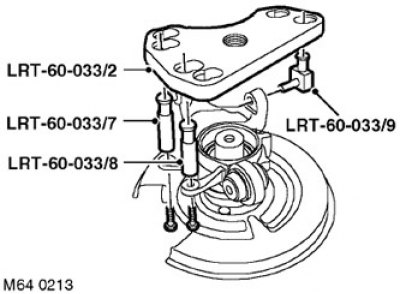

4. Установите пластину LRT-60-033/2. Установите палец LRT-60-033/9, чтобы зафиксировать пластину.
5. Установите пальцы LRT-60-033/7 и LRT-60-033/8 на пластину и выровняйте их положение относительно болтов крепления тормозного суппорта. Установите болты, чтобы закрепить пальцы.
Примечание: Пальцы должны быть вставлены в отверстия, имеющие маркировку 'REAR'. Длинный палец LRT-60-033/7должен располгаться напротив отверстия верхнего болта крепления тормозного суппорта.

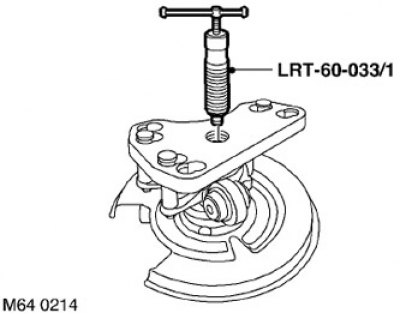

6. Заверните в пластину винт LRT-60-033/1 и выдавите фланец из ступицы.
Примечание: При этом наружная обойма подшипника останется на фланце.
7. Снимите защитный кожух тормозного диска.
8. Демонтируйте пластину LRT-60-033/2 и палец LRT-60-033/9.
9. Снимите пальцы LRT-60-033/7 и LRT-60-033/8.

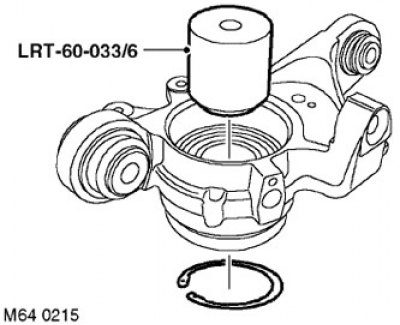

10. Снимите и выбросьте стопорное кольцо.
11. Установите ступицу на основание гидравлического пресса. Установите приспособление LRT-60-033/6 на подшипник и выпрессуйте его.

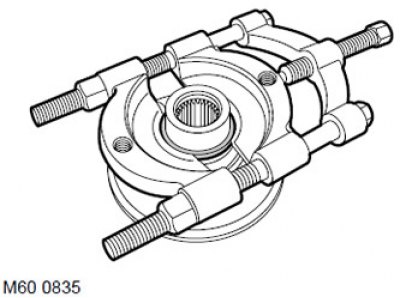

12. С помощью съемника подшипников демонтируйте обойму подшипника из фланца ступицы.
Сборка
1. Очистите от грязи ступицу и ее фланец.

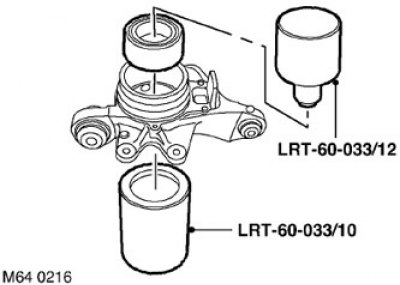

2. Установите опору LRT-60-033/10 на основание гидравлического пресса и установите на нее ступицу.
3. Очистите и вытрите насухо сопрягаемые поверхности ступицы и подшипника.
4. Смажьте герметиком STC 50553 посадочное отверстие подшипника в ступице на половину его длины.
5. Запрессуйте подшипник в ступицу, воспользовавшись приспособлением LRT-60-033/12.

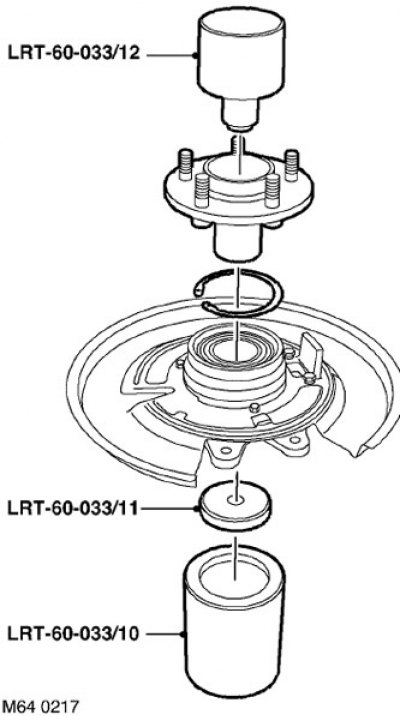

6. Установите новое стопорное кольцо.
7. Очистите от грязи защитный кожух тормозного диска и его посадочное место. Установите кожух и затяните болты его крепления.
8. Установите упор LRT-60-033/11 подшипника на опору и запрессуйте фланец в подшипник с помощью приспособления LRT-60-033/12.
9. Демонтируйте инструмент.
10. Установите на место узел ступицы.
