Демонтаж

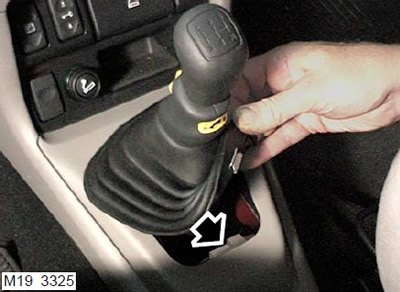

1. Ослабьте фиксаторы, крепящие чехол рычага переключения передач к туннелю пола.
2. Отведите чехол в сторону и отсоедините разъём заднего кислородного датчика.
3. Снимите нижнюю защиту двигателя.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.

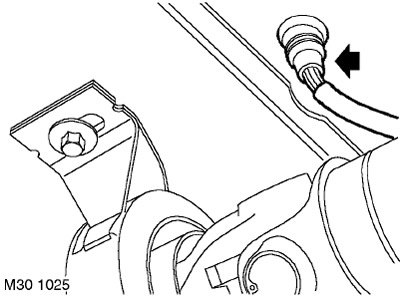

4. Освободите резиновую втулку и через её отверстие выньте разъём жгута кислородного датчика.

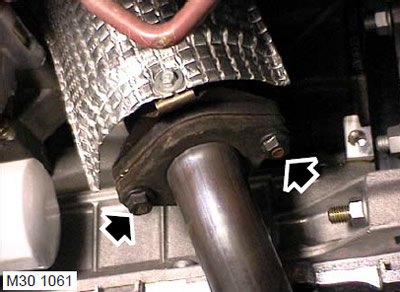

5. Отверните две гайки крепления приёмной трубы к выпускному коллектору.
6. Снимите приёмную трубу с прокладкой с выпускного коллектора.

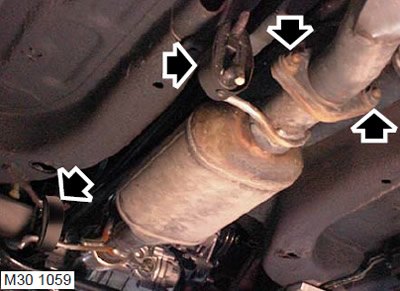

7. Отверните две гайки и отсоедините приёмную трубу от средней секции с глушителем.
8. Снимите прокладку фланца.
9. Освободите приёмную трубу от резиновых серёг подвески выпускной системы.
10. Снимите приёмную трубу системы выпуска.

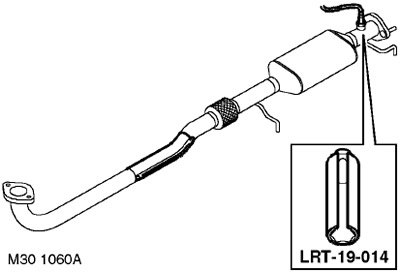

11. Отверните 4 гайки крепления теплозащитного экрана к приёмной трубе.
12. Снимите теплозащитный экран.
13. Снимите кислородный датчик.
Установка
1. Очистите кислородный датчик и его посадочное место.
2. Если устанавливается старый кислородный датчик, то нанесите на его резьбу противоприхватный состав.
3. Вверните кислородный датчик и затяните его моментом 55 Нм, используя приспособление LRT-19-014.
4. Установите на приёмную трубу теплозащитный экран, наживите гайки и затяните их моментом 9 Нм.
5. Очистите соединяемые поверхности приёмной трубы и средней секции выпускной системы.
6. Наденьте приёмную трубу резиновые серьги подвески выпускной системы.
7. Установив новую прокладку, соедините приёмную трубу со средней секцией, наживите гайки и затяните их моментом 60 Нм.
8. Протрите фланец приёмной трубы и ответные привалочные поверхности выпускного коллектора.
9. Установив новую прокладку, соедините приёмную трубу с выпускным коллектором, наживите гайки и затяните их моментом 60 Нм.
10. Проведите проводной жгут кислородного датчика через резиновую втулку и закрепите втулку.
11. Установите на место нижнюю защиту двигателя.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.
12. Присоедините разъём кислородного датчика.
13. Установите на место чехол рычага переключения передач.
