Снятие
1. Для получения доступа полностью выдвиньте рулевую колонку.
2. Снимите рулевое колесо. Для получения дополнительной информации обратитесь к Рулевое колесо (57.61.01)
3. Снимите верхний кожух рулевой колонки. Отпустите четыре зажима.

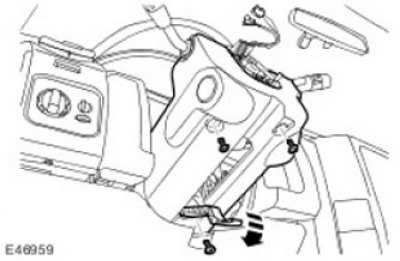

4. Снимите нижний кожух рулевой колонки.
- Выверните 3 винта Torx.
- Освободите крепление рычага регулировки рулевой колонки.

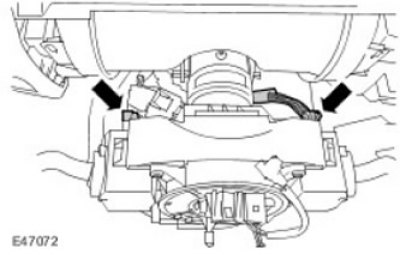

5. Отсоедините 2 электрических разъем а от многофункциональных переключателей рулевой колонки.

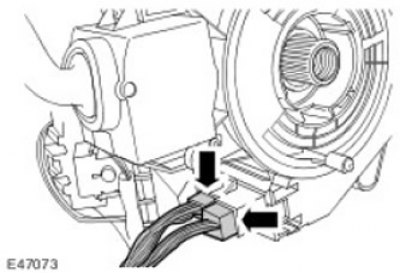

6. Отсоедините 2 электрических разъем а от подвижной контактной группы.

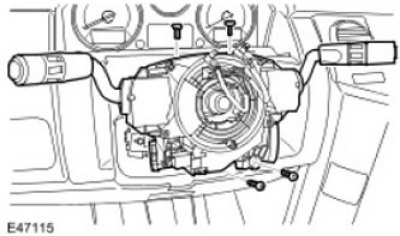

7. Снимите переключатель рулевой колонки в сборе. Выверните четыре болта Torx.

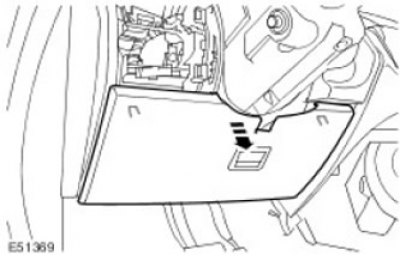

8. Снимите панель доступа к панели приборов. Отпустите два зажима.

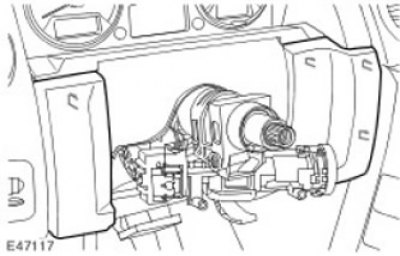

9. Снимите боковую панель отделки рулевой колонки.
- Отпустите зажимы.
- Повторите описанную выше процедуру на другой стороне.

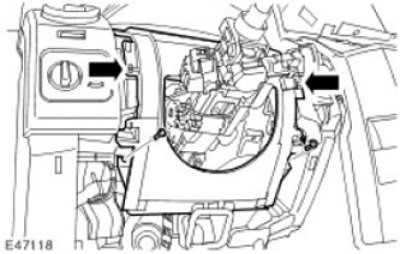

10. Снимите панель кожуха рулевой колонки.
- Выверните 2 винта Torx.
- Отпустите два зажима.

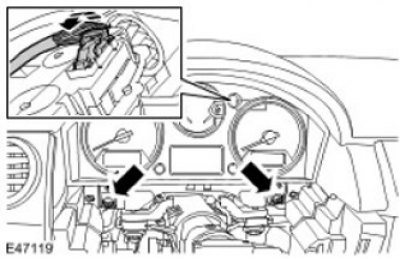

11. Снимите щиток приборов.
- Выверните 2 винта Torx.
- Отсоедините электрический разъем.
Установка
1. Установите щиток приборов.
- Подсоедините электрический разъем.
- Затяните винты Torx.
2. Установите панель кожуха рулевой колонки.
- Закрепите хомутами.
- Затяните винты Torx.
3. Установите боковую панель отделки рулевой колонки.
- Закрепите зажимом.
- Повторите описанную выше процедуру на другой стороне.
4. Установите панель доступа к панели приборов. Закрепите хомутами.
5. Установите переключатель рулевой колонки в сборе. Затяните болты Torx усилием 3 Нм.
6. Подсоедините электрические разъемы подвижной контактной группы и многофункциональных переключателей рулевой колонки.
7. Установите кожухи рулевой колонки. Затяните винты Torx.
8. Установите рулевое колесо. Для получения дополнительной инфор м ации обратитесь к Рулевое колесо (57.61.01)
9. С помощью диагностического прибора T4 настройте конфигурацию нового щитка приборов.
