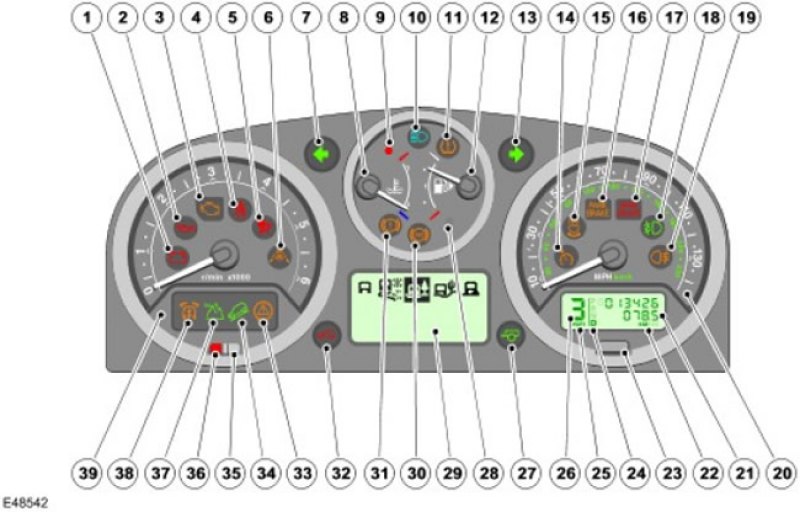

Щиток приборов высокого уровня
Примечание: Показана модель щитка приборов автомобиля с бензиновым двигателем и правосторонним рулевым управлением для рынка Великобритании
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Контрольная лампа зажигания/отсутствия зарядки |
| 2 | - | Контрольная лампа низко го давления масла |
| 3 | - | Контрольная лампа неисправности (MIL) |
| 4 | - | Контрольная лампа ремней безопасности |
| 5 | - | Контрольная лампа системы SRS |
| 6 | - | Контрольная лампа адаптивной системы круиз-контроля (ACC) (если имеется) |
| 7 | - | Контрольная лампа лево го указателя поворотов |
| 8 | - | Указатель температуры охлаждающей жидкости |
| 9 | - | Контрольная лампа высокой температуры охлаждающей жидкости |
| 10 | - | Контрольная лампа дальне го света фар |
| 11 | - | Контрольная лампа системы контроля давления в шинах (если имеется) |
| 12 | - | Указатель уровня топлива |
| 13 | - | Контрольная лампа правого указателя поворотов |
| 14 | - | Контрольная лампа системы круиз-контроля |
| 15 | - | Контрольная лампа адаптивной системы передних световых приборов (AFS) (если имеется) |
| 16 | - | Контрольная лампа неисправности стояночно го тормоза |
| 17 | - | Контрольная лампа стояночно го тормоза |
| 18 | - | Контрольная лампа передних противотуманных фар |
| 19 | - | Контрольная лампа задних противотуманных фонарей |
| 20 | - | Спидометр |
| 21 | - | Одометр |
| 22 | - | Дисплей счетчика пробе га |
| 23 | - | Кнопка обнуления счетчика пробе га |
| 24 | - | Положение селектора передач (только для моделей с автоматической коробкой передач) |
| 25 | - | Контрольная лампа Соттапс18М11™/спортивно го режима |
| 26 | - | Дисплей выбранной передачи CommanCShift™ (только для моделей с автоматической коробкой передач) |
| 27 | - | Контрольная лампа прицепа |
| 28 | - | Контрольная лампа низко го уровня топлива |
| 29 | - | Центр сообщений |
| 30 | - | Контрольная лампа ABS |
| 31 | - | Контрольная лампа тормозной системы (износ колодок/низкий уровень тормозной жидкости/EBA/EBD) |
| 32 | - | Контрольная лампа вспомо гательно го подо гревателя (не работает - только проверка лампы) |
| 33 | - | Контрольная лампа системы DSC/противобуксовочной системы |
| 34 | - | Контрольная лампа включения системы HDC |
| 35 | - | Датчик внешней освещенности |
| 36 | - | Контрольная лампа противоугонной системы |
| 37 | - | Контрольная лампа низко го диапазона раздаточной коробки |
| 38 | - | Контрольная лампа пневматической подвески (если имеется) |
| 39 | - | Тахометр |
Щиток приборов низкого уровня
Примечание: Показана модель щитка приборов автомобиля с дизельным двигателем и левосторонним рулевым управлением для рынка ROW
(Оригинал можно просмотреть на сайте: «Autoinstruction»)
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Контрольная лампа зажигания/отсутствия зарядки |
| 2 | - | Контрольная лампа низко го давления масла |
| 3 | - | Контрольная лампа свечей накаливания |
| 4 | - | Контрольная лампа ремней безопасности |
| 5 | - | Контрольная лампа системы SRS |
| 6 | - | Не используется |
| 7 | - | Контрольная лампа лево го указателя поворотов |
| 8 | - | Контрольная лампа тормозной системы (износ колодок/низкий уровень тормозной жидкости/EBA/EBD) |
| 9 | - | Указатель температуры охлаждающей жидкости |
| 10 | - | Контрольная лампа высокой температуры охлаждающей жидкости |
| 11 | - | Контрольная лампа ABS |
| 12 | - | Контрольная лампа дальне го света фар |
| 13 | - | Контрольная лампа системы контроля давления в шинах (если имеется) |
| 14 | - | Указатель уровня топлива |
| 15 | - | Контрольная лампа низко го уровня топлива |
| 16 | - | Контрольная лампа правого указателя поворотов |
| 17 | - | Контрольная лампа системы круиз-контроля |
| 18 | - | Контрольная лампа адаптивной системы передних световых приборов (AFS) (если имеется) |
| 19 | - | Контрольная лампа неисправности стояночно го тормоза |
| 20 | - | Контрольная лампа стояночно го тормоза |
| 21 | - | Контрольная лампа передних противотуманных фар |
| 22 | - | Контрольная лампа задних противотуманных фонарей |
| 23 | - | Спидометр |
| 24 | - | Одометр |
| 25 | - | Дисплей счетчика пробе га |
| 26 | - | Кнопка обнуления счетчика пробе га |
| 27 | - | Положение селектора передач (только для моделей с автоматической коробкой передач) |
| 28 | - | Контрольная лампа CommandShift™/спортивно го режима |
| 29 | - | Дисплей выбранной передачи CommandShift™ (только для моделей с автоматической коробкой передач) |
| 30 | - | Контрольная лампа прицепа |
| 31 | - | Контрольная лампа низко го уровня жидкости стеклоомывателя |
| 32 | - | Контрольная лампа низко го уровня охлаждающей жидкости |
| 33 | - | Контрольная лампа наличия воды в топливе - не работает |
| 34 | - | Контрольная лампа пере грева трансмиссии |
| 35 | - | Предупреждение о низком давлении в шинах |
| 36 | - | Контрольная лампа неисправности трансмиссии |
| 37 | - | Контрольная лампа городско го режима стояночно го тормоза -не работает |
| 38 | - | Контрольная лампа неисправности системы управления двигателем |
| 39 | - | Контрольная лампа неисправности системы HDC |
| 40 | - | Контрольная лампа неполно го закрывания дверей |
| 41 | - | Контрольная лампа вспомо гательно го подо гревателя (не работает - только проверка лампы) |
| 42 | - | Контрольная лампа системы DSC/противобуксовочной системы |
| 43 | - | Датчик внешней освещенности |
| 44 | - | Контрольная лампа противоугонной системы |
| 45 | - | Контрольная лампа включения системы HDC |
| 46 | - | Контрольная лампа низко го диапазона раздаточной коробки |
| 47 | - | Контрольная лампа пневматической подвески (если имеется) |
| 48 | - | Тахометр |
Щиток приборов - для стран Северной Америки (NAS)
Примечание: Показана модель щитка приборов улучшенной комплектации
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Контрольная лампа зажигания/отсутствия зарядки |
| 2 | - | Контрольная лампа низко го давления масла |
| 3 | - | Контрольная лампа неисправности (MIL) |
| 4 | - | Контрольная лампа ремней безопасности |
| 5 | - | Контрольная лампа системы SRS |
| 6 | - | Контрольная лампа адаптивной системы круиз-контроля (ACC) (если имеется) |
| 7 | - | Контрольная лампа лево го указателя поворотов |
| 8 | - | Указатель температуры охлаждающей жидкости |
| 9 | - | Контрольная лампа высокой температуры охлаждающей жидкости |
| 10 | - | Контрольная лампа дальне го света фар |
| 11 | - | Контрольная лампа системы контроля давления в шинах (если имеется) |
| 12 | - | Указатель уровня топлива |
| 13 | - | Контрольная лампа правого указателя поворотов |
| 14 | - | Контрольная лампа системы круиз-контроля |
| 15 | - | Контрольная лампа адаптивной системы передних световых приборов (AFS) (если имеется) |
| 16 | - | Контрольная лампа неисправности стояночно го тормоза |
| 17 | - | Контрольная лампа стояночно го тормоза |
| 18 | - | Контрольная лампа передних противотуманных фар |
| 19 | - | Контрольная лампа задних противотуманных фонарей |
| 20 | - | Спидометр |
| 21 | - | Одометр |
| 22 | - | Дисплей счетчика пробе га |
| 23 | - | Кнопка обнуления счетчика пробе га |
| 24 | - | Положение селектора передач (только для моделей с автоматической коробкой передач) |
| 25 | - | Контрольная лампа Соттапс^М11™/спортивно го режима |
| 26 | - | Дисплей выбранной передачи CommanCShift™ (только для моделей с автоматической коробкой передач) |
| 27 | - | Контрольная лампа прицепа |
| 28 | - | Контрольная лампа низко го уровня топлива |
| 29 | - | Центр сообщений |
| 30 | - | Контрольная лампа ABS |
| 31 | - | Контрольная лампа тормозной системы (износ колодок/низкий уровень тормозной жидкости/EBA/EBD) |
| 32 | - | Контрольная лампа вспомо гательно го подо гревателя (не работает - только проверка лампы) |
| 33 | - | Контрольная лампа системы DSC/противобуксовочной системы |
| 34 | - | Контрольная лампа включения системы HDC |
| 35 | - | Датчик внешней освещенности |
| 36 | - | Контрольная лампа противоугонной системы |
| 37 | - | Контрольная лампа низко го диапазона раздаточной коробки |
| 38 | - | Контрольная лампа пневматической подвески |
| 39 | - | Тахометр |
