Снятие
Примечание: В случае замены модуля контроля давления в шинах, прежде чем будет отключена аккумуляторная батарея, необходимо подключить Т4 и выполнить необходимые процедуры.
1. Отсоедините провод массы от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите левую верхнюю панель отделки стойки "A". Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26)
3. Снимите левую верхнюю панель отделки стойки "В". Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.28)
4. Снимите левую верхнюю панель отделки стойки "С". Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.35)

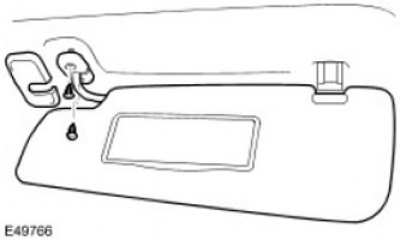

5. Снимите левый противосолнечный козырек.
- Снимите крышку.
- Выверните два винта.
- Рассоедините электрический разъем.
6. Снимите фиксатор противосолнечного козырька.
- Снимите крышку винта.
- Выверните винт.

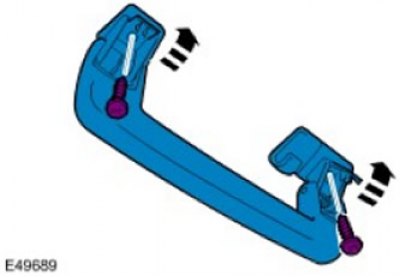

7. Снимите левые поручни для пассажира.
- Аккуратно высвободите 6 крышек винтов.
- Выверните 6 винтов.

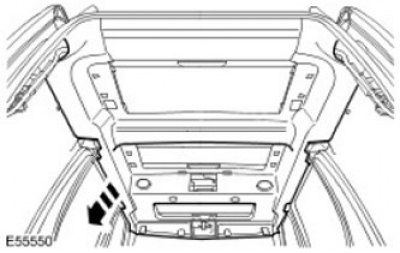

8. Отпустите обшивку потолка с левой стороны. Отпустите 6 зажимов.

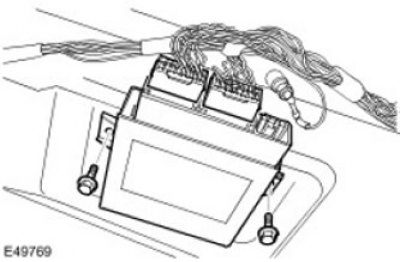

9. Снимите модуль контроля давления в шина .
- Рассоедините два электрических разъема.
- Выверните два болта.
Установка
1. Установите модуль контроля давления в шинах.
(Информация размещена на интернет-сайте: www.Autoinstruction.ru)
- Затяните болты усилием 10 Нм.
- Состыкуйте электрические разъемы.
2. Закрепите обшивку потолка с левой стороны. Осторожно закрепите зажимами.
3. Установите левые поручни для пассажира.
- Выверните винты.
- Установите крышки винтов.
4. Установите зажим крепления противосолнечного козырька.
- Вверните винт.
- Установите крышку винта.
5. Установите левый противосолнечный козырек.
- Выверните винты.
- Установите крышки винтов.
- Состыкуйте электрический разъем.
6. Установите левую верхнюю панель отделки стойки "С". Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.35)
7. Установите левую верхнюю панель отделки стойки "B". Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.28)
8. Установите левую верхнюю панель отделки стойки "A". Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26)
9. Подсоедините провод массы к аккумулятору. Для получения дополнительной информации обратитесь к Спецификация.
