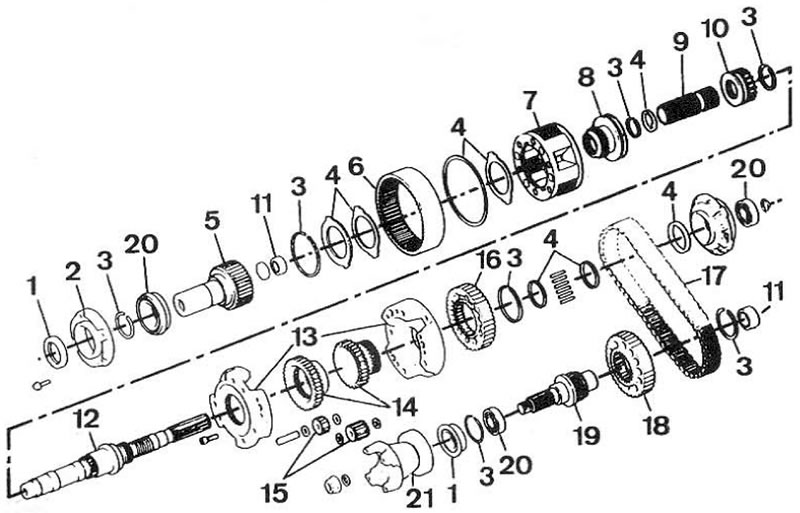

Детали раздаточной коробки AM 242: 1 - сальники; 2 - фланец; 3 - пружинные стопорные кольца; 4 - прокладки; 5 - ведущий вал; 6 - коронная шестерня с внутренним зацеплением; 7,13 - крестовины сателлитов; 8 - скользящая муфта; 9 - промежуточный вал; 10 - входная шестерня межосевого дифференциала; 11 - подшипники; 12 - вал привода заднего моста; 14 - центральные шестерни планетарной передачи дифференциала; 15 - сателлиты; 16 - ведущая шестерня; 17 - приводная цепь; 18 - ведомая шестерня; 19 - вал привода переднего моста; 20 - шарикоподшипники; 21 - фланец вала привода переднего моста
