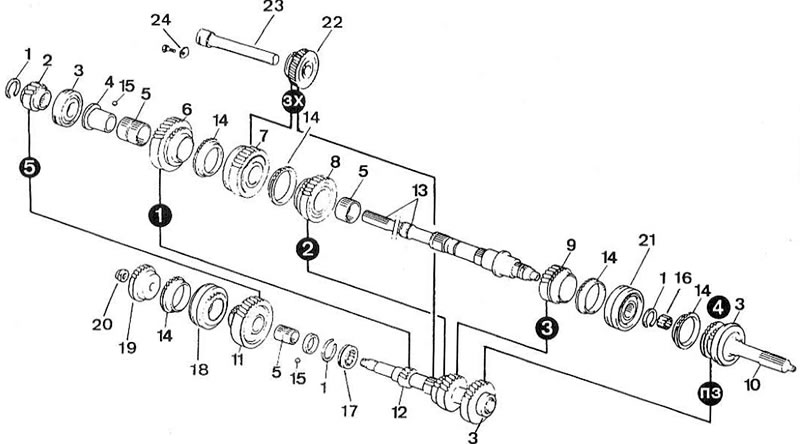

Детали коробки передач: 1 - стопорные кольца; 2 - ведомая шестерня V передачи; 3 - шарикоподшипники; 4 - втулка; 5 - игольчатые подшипники; 6 - ведомая шестерня I передачи; 7 - скользящая муфта синхронизатора I передачи с зубьями шестерни заднего хода; 8 - ведомая шестерня II передачи; 9 - ведомая шестерня III передачи; 10 - первичный вал; 11 - ведущая шестерня V передачи; 12 - промежуточный вал; 13 - вторичный вал; 14 - блокирующие кольца синхронизаторов; 15 - шарики; 16 - иголки; 17 - роликоподшипник; 18 - синхронизатор V передачи; 19 - каретка Vпередачи; 20 - гайка; 21 - скользящая муфта синхронизатора III и IV передач; 22 - промежуточная шестерня заднего хода; 23 - ось промежуточной шестерни заднего хода; 24 - стопорная пластина оси промежуточной шестерни заднего хода; ЗХ - передача заднего хода; ПЗ - постоянное зацепление
