Схема питания запальных свечей дизелей С223 и С223-Т
1 – ключ запуска стартера; 2 – батарея; 3 – добавочный резистор; 4 – термопереключатель; 5 – токовый шнур; 6 – реле; 7 – реле; 8 – накальный индикатор; 9 – блок управления
Автомобили Amigo/Mu/Jazz
Топливный бак автомобиля Amigo/MU/Jazz
1 – шланги прямой и обратной топливной магистрали; 2 – топливный фильтр; 3 – шланг для улавливания паров бензина; 4 – шланг 2-ходового клапана; 5 – 2-ходовой клапан; 6 – вентиляционный шланг; 7 – хомут трубы заливной горловины; 8 – шланг, соединяющий 2-ходовой клапан с трубой заливной горловины; 9 – труба заливной горловины; 10 – заливная горловина в сборе; 11 – крышка шарикового клапана; 12 – шариковый клапан; 13 – прокладка шарикового клапана; 14 – стяжная лента бака
Снятие
1. Отсоедините батарею от массы. Разгерметизируйте топливную систему.
2. Слейте из бака бензин, откачав подходящим насосом.
3. Отсоедините шланги прямой и обратной топливной магистрали.
4. Отсоедините вентиляционный шланг.
5. Отсоедините разъемы проводов.
6. Отсоедините трубу заливной горловины.
7. Установите под бак домкрат или подставку.
8. Отверните гайку стяжной ленты и немного опустите бак. Разберите оставшиеся соединения и опустите бак полностью.
Установка
1. Поднимите бак, соедините провода и шланги, установите стяжную ленту вокруг бака.
2. Присоедините трубу заливной горловины.
3. Закрепите бак стяжной лентой.
4. Присоедините шланги прямой и обратной топливной магистрали.
5. Присоедините вентиляционный шланг.
6. Присоедините трубу заливной горловины.
7. Залейте в бак бензин, убедитесь в отсутствии течи.
8. Соедините батарею с массой.
Автомобили Trooper/Bighorn

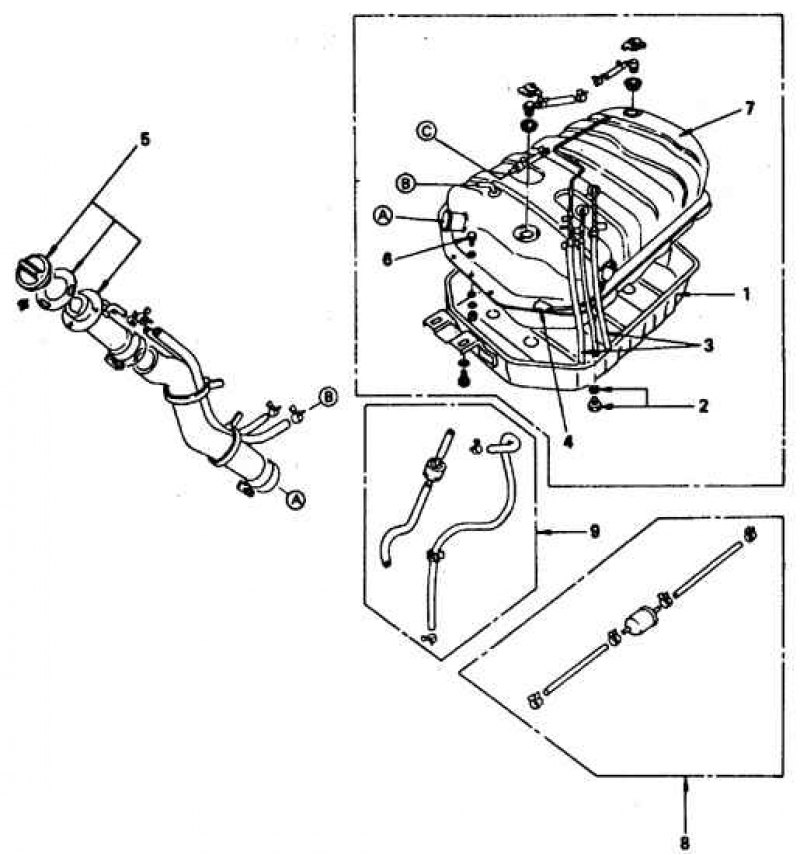

Топливный бак автомобилей Trooper/Bighorn
1 – защитный кожух; 2 – сливная пробка; 3 – шланги прямой и обратной топливной магистрали, шланг для улавливания паров бензина; 4 – разъем; 5 – заливная горловина; 6 – болты крепления кожуха; 7 – бак; 8 – топливный фильтр и шланги; 9 – контрольный клапан и шланг
Место монтажа блока управления на автомобилях Trooper/Bighorn

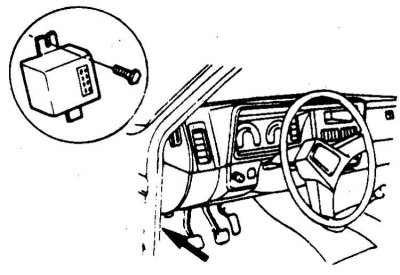

Место монтажа реле запальных свечей (стрелка) и добавочного резистора (слева) на автомобилях Trooper/Bighorn

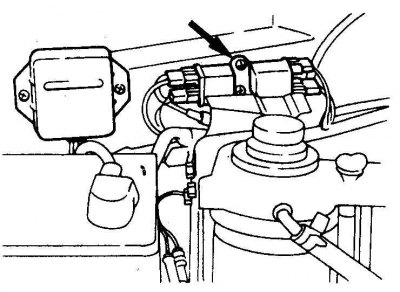

Место монтажа термопереключателя на автомобилях Trooper/Bighorn

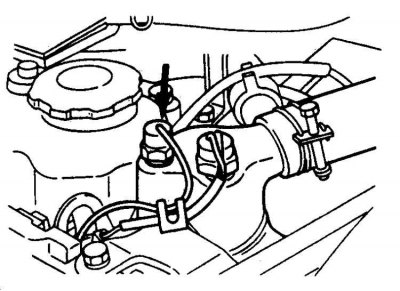

Место монтажа плавкой перемычки на автомобилях Trooper/Bighorn

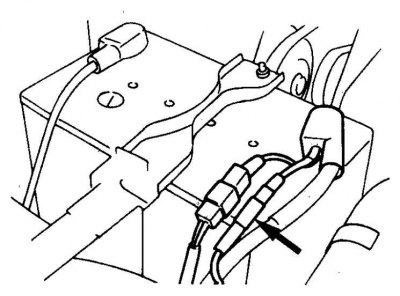

Проверка добавочного резистора на автомобилях Trooper/Bighorn

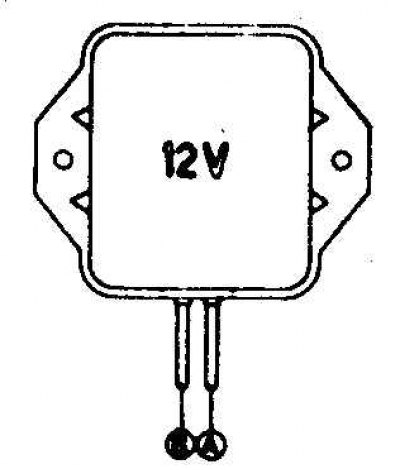

Номинальное напряжение 12 В. Время включения не более 60 секунд.

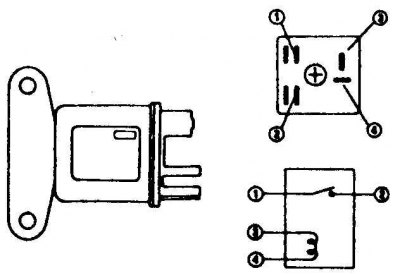

Проверка реле на автомобилях Trooper/ Bighorn
[Информация размещена на интернет-сайте: AutoInstruction.ru]
| Реле 1 | Реле 2 | |
| 1 | от батареи | от батареи |
| 2 | к токовому шунту | к добавочному резистору |
| 3 | от блока управления | от ключа пуска стартера |
| 4 | масса | масса |
Снятие
1. Отсоедините батарею от массы. Разгерметизируйте топливную систему.
2. Слейте из бака бензин, откачав подходящим насосом. Снимите нижний кожух бака.
3. Отсоедините шланги прямой и обратной топливной магистрали, шланг для улавливания паров бензина.
4. Отсоедините разъемы проводов.
5. Отсоедините трубу заливной горловины.
6. Установите под бак домкрат или подставку. Отсоедините бак от кузова и немного опустите. Разберите оставшиеся соединения и опустите бак полностью.
Установка
1. Поднимите бак, соедините провода и шланги, закрепите бак.
2. Присоедините трубу заливной горловины.
3. Присоедините все разъемы.
4. Присоедините шланги прямой и обратной топливной магистрали, шланг для улавливания паров бензина.
5. Залейте в бак бензин, убедитесь в отсутствии течи.
6. Соедините батарею с массой.
Автомобили Rodeo/Passport
Топливный бак автомобиля Rodeo/Passport
1 – разъем проводов; 2 – болты крепления нижнего кожуха; 3 – нижний кожух; 4 – трубка для улавливания паров бензина; 5 – топливный фильтр и вентиляционный шланг; 6 – шланги прямой и обратной топливной магистрали; 7 – топливный бак; 8 – топливный насос
Снятие
1. Отсоедините батарею от массы. Разгерметизируйте топливную систему.
2. Слейте из бака бензин, откачав подходящим насосом. Снимите нижний кожух бака.
3. Отсоедините разъемы проводов.
4. Снимите нижний кожух бака.
5. Отсоедините шланги прямой и обратной топливной магистрали, шланг для улавливания паров бензина.
6. Установите под бак домкрат или подставку. Отсоедините бак от кузова.
7. Опустите бак полностью, при необходимости снимите топливный насос.
Установка
1. Установите и закрепите бак.
2. Присоедините все топливные шланги.
3. Установите нижний кожух.
4. Присоедините разъемы проводов.
5. Залейте в бак бензин, убедитесь в отсутствии течи.
6. Соедините батарею с массой.
