Снятие
1. Поверните ключ зажигания в положение «OFF» и отсоедините отрицательный (-) провод от аккумуляторной батареи.

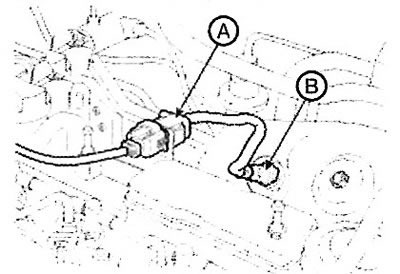

2. Отсоедините разъем (А) кислородного датчика.
3. Снимите кислородный датчик (В).
Примечание: Для снятия подогреваемого кислородного датчика используйте специальный инструмент (09392-2Н100).
Установка
Внимание.
- Затягивайте болты крепления компонента до требуемого момента.
- Соблюдайте осторожность, чтобы не уронить компонент. В случае падения компонент необходимо тщательно проверить перед установкой.
- Не допускайте попадания на чувствительный элемент жидких или аэрозольных чистящих средств или смазки, поскольку содержащееся в этих веществах масло может нарушить характеристики датчика.
- Не допускайте соприкосновения датчика и его проводки с компонентами системы выпуска отработавших газов (выпускным коллектором, каталитическим нейтрализатором и т. и.).
[Материал скопирован с онлайн-ресурса: www.Autoinstruction.ru]
Установка выполняется в порядке, обратном снятию.
Примечание: Момент затяжки: Крепление кислородного датчика: 40,2 - 59.8 Нм.
Замена
Внимание. После замены кислородного датчика необходимо выполнись процедуру «Component Change Routine» (Программа замены компонента). В противном случае возможно появление неисправности, относящейся к характеристикам двигателя или управлению выпуском и сохраняющейся вплоть до регистрации в блоке управления двигателем данных о новом компоненте.
1. Выключите зажигание.
2. [Подсоедините сканер диагностической системы (GDS) к диагностическому разъему (DLC).
3. Включите зажигание.
4. Выберите «Vehicle, Model year, Engine, System» (Автомобиль, модельный год, двигатель, система).
5. Выберите «Vehicle S/W Management» (Управление программным обеспечением автомобиля).
6. Выберите «Component Change Routine» (Программа замены компонента).
7. Выберите "LAMBDA SENSOR CHANGE" (Замена кислородного датчика).
8. Выполните процедуру в соответствии с инструкциями на экране.
