Указатели поворотов и аварийная сигнализация (Hyundai Tucson 2 «LM»)

  • Главная
  • Хендай
  • Туксон
  • LM (2009-2015)
  • Электрооборудование
  • Электрические схемы
  • Указатели поворотов и аварийная сиг…
0

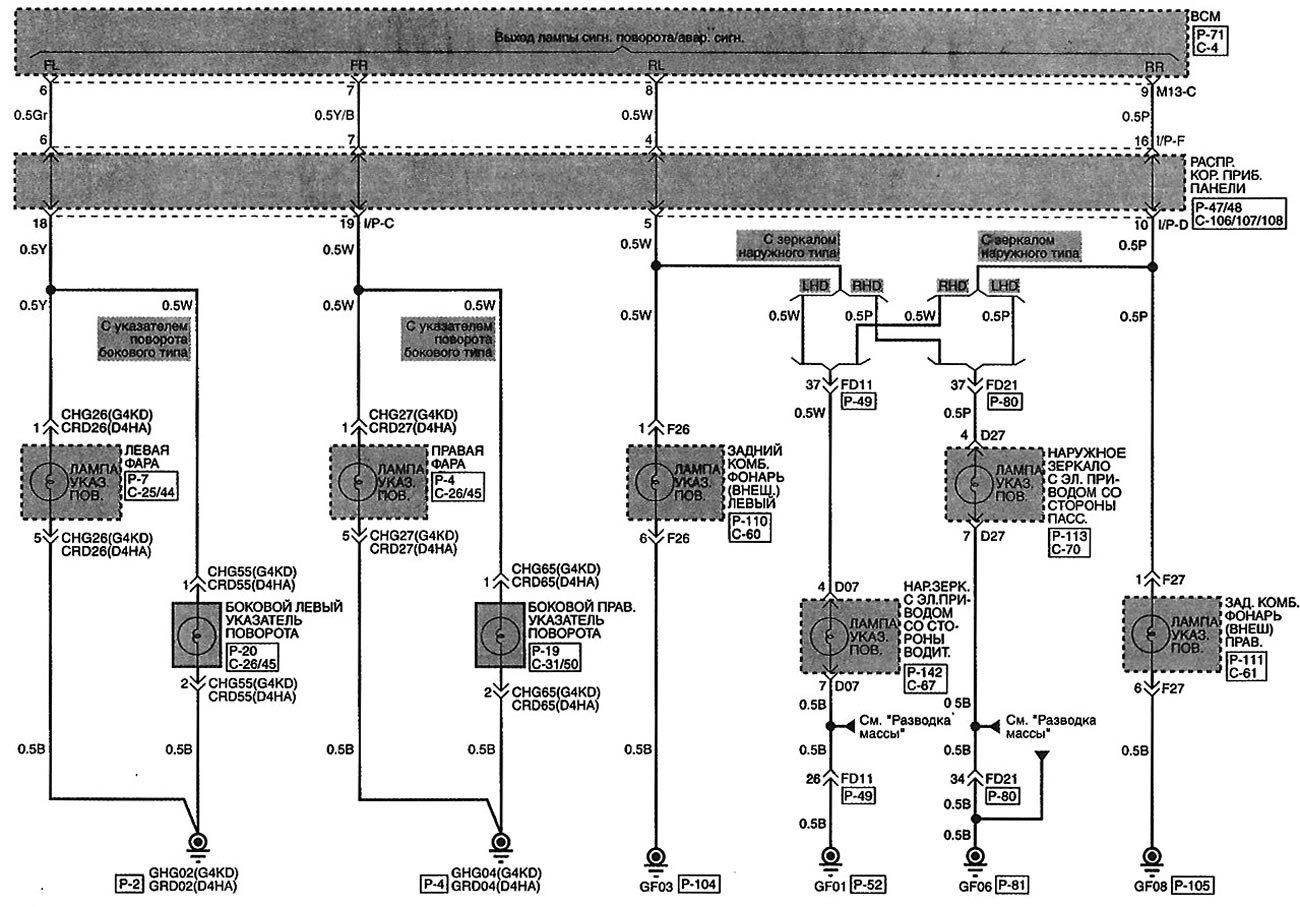

Указатели поворотов и аварийная сигнализация



Указатели поворотов и аварийная сигнализация
Открыть большую картинку в новой вкладке »


Указатели поворотов и аварийная сигнализация
Открыть большую картинку в новой вкладке »


Оригинал опубликован на веб-сайте [www.AutoInstruction.ru]
Статья проверена экспертом: Михаил Кондратьев
