Замена части приборной панели со стороны водителя (левой)
1. Снимите боковую крышку приборной панели

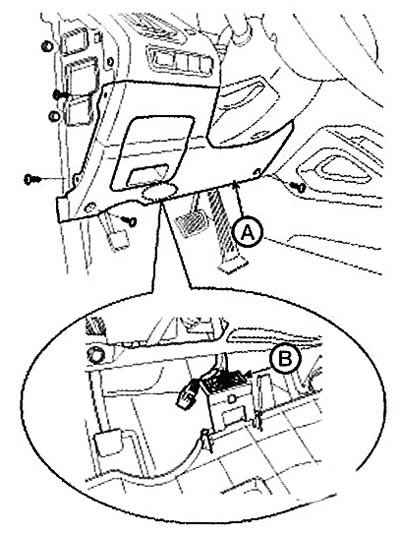

2. Отверните винты крепления и снимите нижнюю панель (А).
3. Отсоедините диагностический разъем (В).

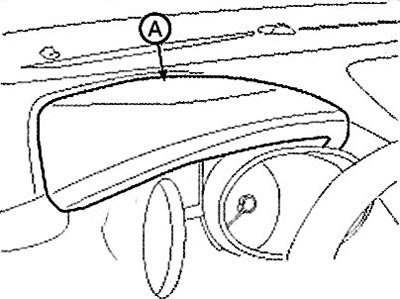

4. Снимите облицовку (А) комбинации приборов.

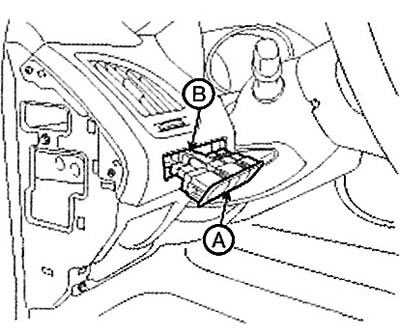

5. Снимите узел (А) выключателей приборной панели с помощью отвертки.
6. Отсоедините разъемы (В).

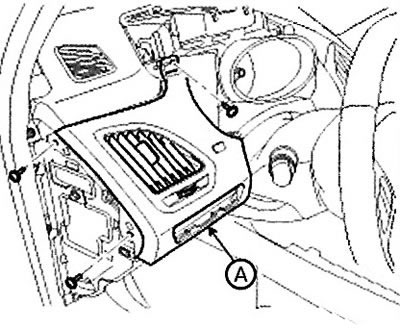

7. Отверните винты крепления и снимите часть приборной панели (А) со стороны водителя.

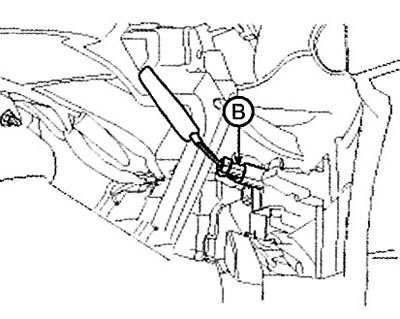

8. Отсоедините разъемы (В).
9. Установка проводится в порядке, обратном порядку снятия.
Замена боковой крышки приборной панели
Примечание: Во избежание повреждения облицовки при действиях отверткой с плоским жалом как рычагом, обмотайте отвертку изоляционной лентой. Обклейте также лентой соседние части, требующие защиты. Для защиты рук от травм наденьте перчатки.
1. Снимите боковую крышку (А) приборной панели с помощью отвертки.

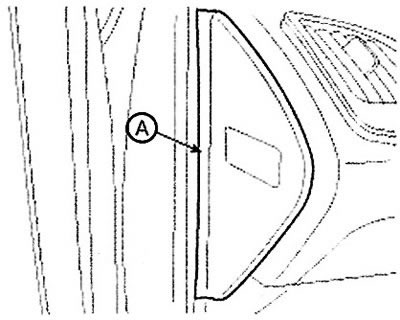

Со стороны водителя
Со стороны пассажира
2. Установка производится в обратном порядке.
Замена основной приборной панели
Примечание: Во избежание повреждения облицовки при действиях отверткой с плоским жалом как рычагом, обмотайте отвертку изоляционной лентой. Обклейте также лентой соседние части, требующие защиты. Для защиты рук от травм наденьте перчатки.
1. Снимите следующие детали:
A. Переднее сиденье.
B. Напольная консоль.
C. Комбинация приборов.
D. Нижняя часть приборной панели и усиленная панель.
E. Аудиосистема.
F. Панель управления отопителем.
G. Боковая вентиляционная решетка приборной панели.
H. Перчаточный ящик и его корпус.
I. Боковая крышка приборной панели.
J. Облицовка передней стойки.
K. Рулевая колонка.
2. С помощью регулировочной ручки установите сопла вентиляционной решетки по центру.
3. С помощью регулировочной ручки откройте вентиляционную решетку.

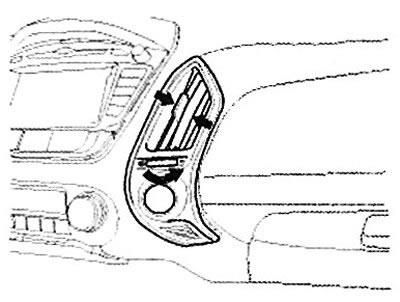

4. Вставьте специальный инструмент (09840-1М100) в отверстие решетки вентиляции.

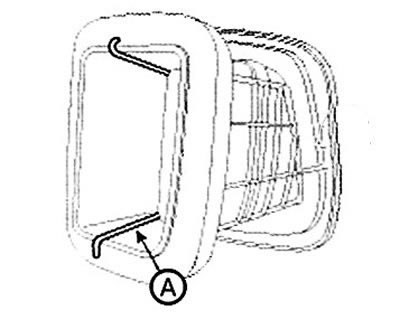

5. Приспособление (09840-1М100) (А) необходимо зацепить за края решетки и выровнять.
Внимание. Чтобы не повредить решетку, следите за правильностью выравнивания и зацепления приспособления.

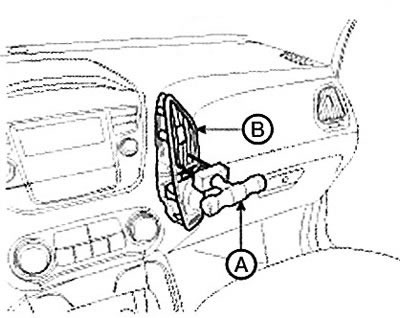

6. Снимите боковую решетку (В) вентиляции с помощью специального приспособления (А).

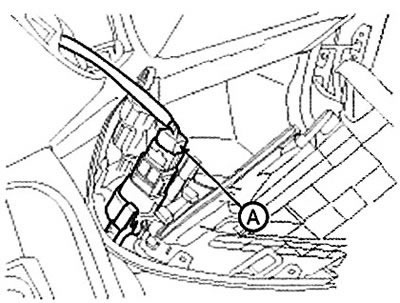

7. Отсоедините разъем (А).
(Источник статьи доступен на портале Autoinstruction.ru)
8. Отсоедините стопорный штифт, затем отсоедините разъем (А) подушки безопасности пассажира.

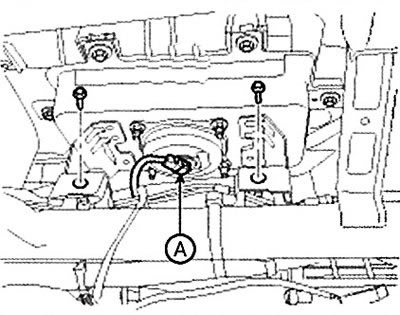

9. Отверните болты крепления.

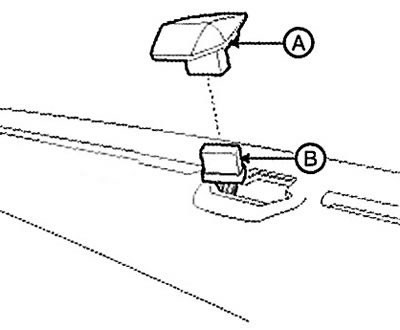

10. Снимите фотодатчик (А) с помощью отвертки или специального съемника.
11. Отсоедините разъем (В) фотодатчика.

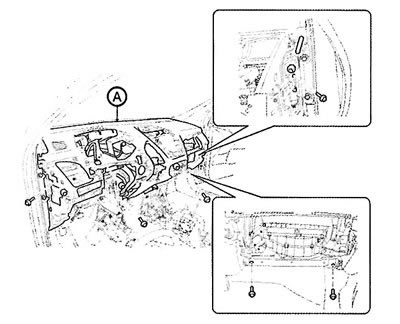

12. Отверните болты и гайки и снимите приборную панель (А) в сборе.
13. Установка производится в обратном порядке.
Примечание:
Убедитесь в том, что приборная панель правильно встала на направляющие штифты.
Перед затяжкой болтов, убедитесь в том, что жгуты проводов приборной панели не зажаты.
Убедитесь в правильности подключения разъемов и провода антенны.
Введите противоугонный код радиоприемника и произведите настройку радио.
