Замена
Замена капота в сборе
Примечание:
Снятие и установка капота производится вместе с помощником.
Старайтесь не повредить капот и кузов.
При снятии фиксаторов используйте специальный инструмент.
1. Отверните болты (А) крепления петель капота и снимите капот (В).
Примечание: Момент затяжки: 21,6 - 26,5 Нм.
2. Установка производится в обратном порядке.
Примечание: Убедитесь в правильности запирания/отпирания и открывания/закрывания капота. Выровняйте положение капота.
Замена изоляции капота
Внимание. Проявляйте осторожность во избежание повреждения панели капота.
1. Снимите фиксаторы с помощью специального инструмента

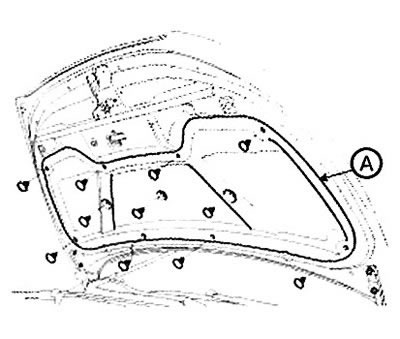

2. Снимите изоляцию капота (А).
3. Установка производится в обратном порядке.
Примечание: Замените все поврежденные фиксаторы.
Замена уплотнения капота

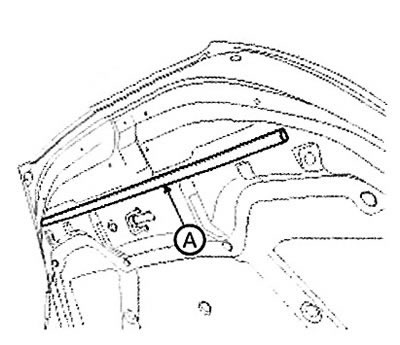

1. Отсоедините фиксаторы и снимите уплотнитель(А)капота.
Примечание: Старайтесь не поцарапать уплотнитель капота.
2. Установка производится в обратном порядке.
Примечание: Замените все поврежденные фиксаторы.
Замена уплотнителя капота
1. Снимите уплотнитель (А) капота.
2. Установка производится в обратном порядке.
Замена ручки отпирания капота
1. Снимите ручку (А) открывания капота.
2. Установка производится в обратном порядке.
Примечание:
Убедитесь, что трос замка капота установлен правильно.
Убедитесь в правильности запирания/отпирания и открывания/закрывания капота.
Замена замка капота

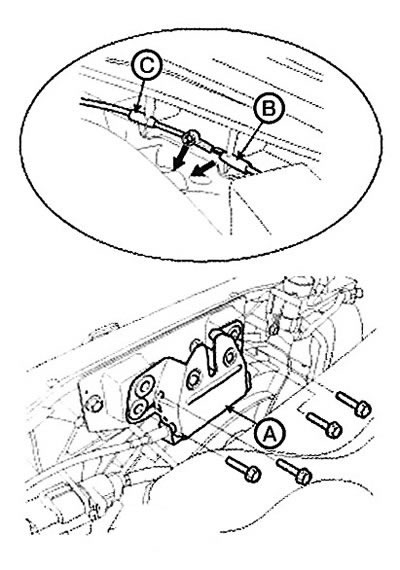

1. Отверните болты (А) крепления замка капота.
2. Отсоедините трос замка капота (В) и трос отпирания (С).
Примечание: Момент затяжки: 7,8 - 11,8 Нм.
3. Установка производится в обратном порядке.
Примечание:
Убедитесь, что трос замка капота установлен правильно.
Убедитесь в правильности запирания/отпирания и открывания/закрывания капота.
Отрегулируйте замок.
Регулировка
Регулировка капота

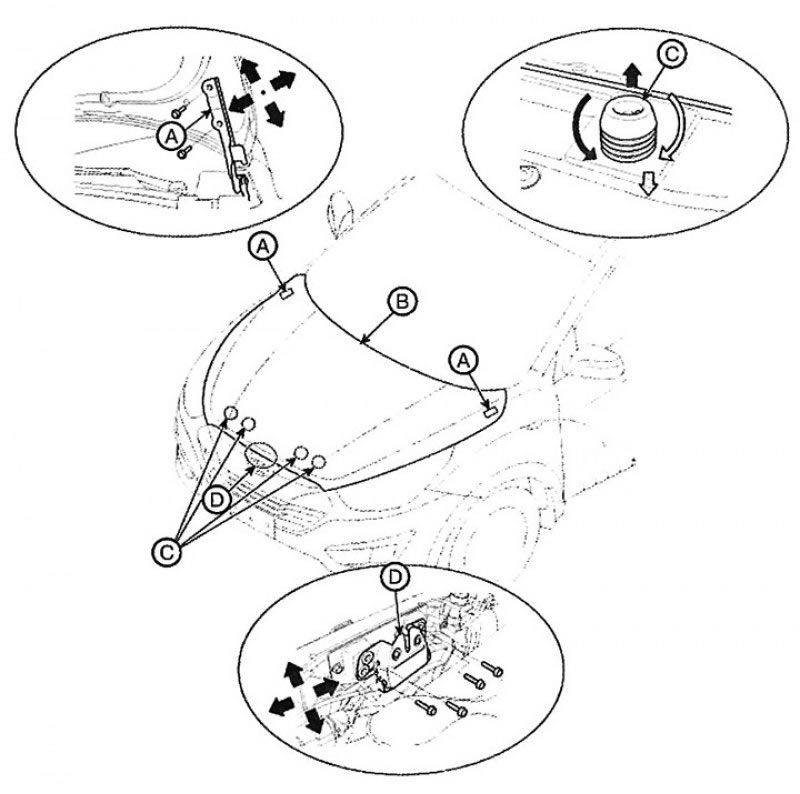

1. Ослабьте болт (А) крепления петли и отрегулируйте положение капота (В), перемещая его вверх-вниз или вправо-влево.
2. Отрегулируйте высоту капота вращением упоров (С).
3. Ослабьте болты крепления замка (D) капота и отрегулируйте его положение, перемещая вверх-вниз или вправо-влево.
