2. Ослабьте на 1 или 2 оборота болт крепления натяжителя зубчатого ремня.
3. Поверните коленчатый вал на 2 оборота в направлении движения часовой стрелки.
4. Затяните болт крепления натяжителя зубчатого ремня.
5. Установите снятую ранее крышку.
Регулировка натяжения приводных ремней
1. Убедитесь в том, что ремни не повреждены и правильно лежат в канавках шкивов.
Внимание:
- 1. При установке клиновидного ребристого ремня убедитесь в том, чтобы его клиновидные ребра правильно располагались в канавках шкивов.
- 2. При наличии шума или проскальзывании ремня проверьте его на износ, повреждение или разрывы на поверхности контакта со шкивами, проверьте также шкивы на наличие бороздчатого износа.
2. Приложите усилие 100 Н к средней части ремня между шкивами, как показано на рисунке, и измерьте его отклонение.

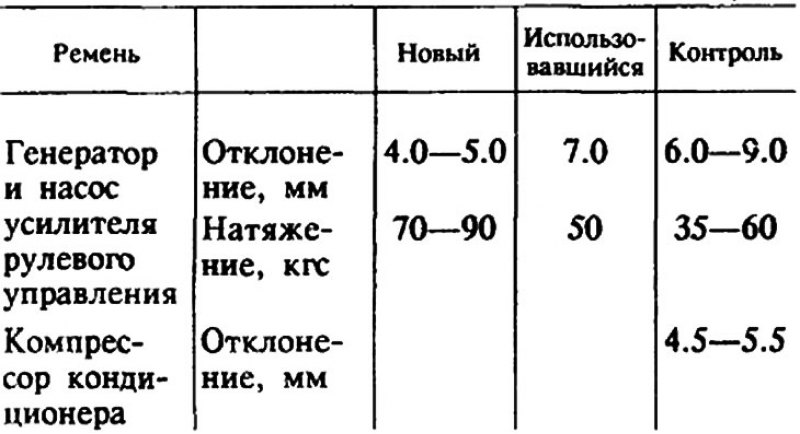

Нормальные значения:
Внимание:
- 1. Натяжение ремней следует измерять между отмеченными шкивами.
- 2. При установке нового ремня отрегулируйте его натяжение до среднего значения «Новый». Затем дайте двигателю проработать в течение 5 минут или более и проверьте значение.

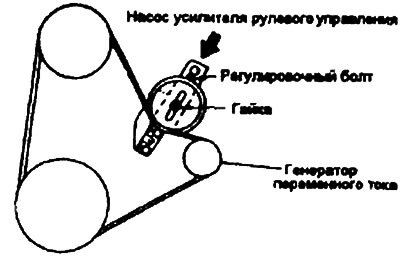

Регулировка ремня привода генератора переменного тока и насоса усилителя рулевого управления
1. Для увеличения натяжения ремня слегка ослабьте гайку крепления натяжного шкива. Поверните регуличный болт, имеющий левую резьбу, в направлении часовой стрелки и слепса сдвиньте натяжной шкив.
2. Затяните крепежную гайку.
- Момент затяжки: Гайка натяжного шкива привода генератора переменного тока — 39-60 Нм.

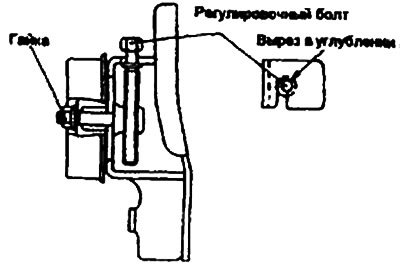

Примечание. Введите регулировочный болт в вырез в углубления.
Проверьте величину отклонения ремня. При необходимости вновь отрегулируйте.
Примечание. Перед проверкой проверните коленвал на один или несколько оборотов.

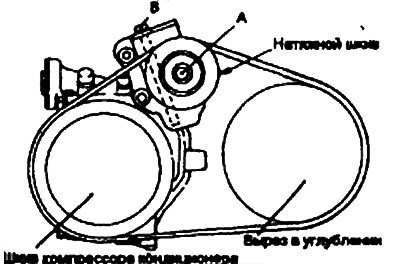

Регулировка ремня компрессора кондиционера
1. Ослабьте болт А крепления натяжного шкива.
2. Отрегулируйте отклонение ремня регулировочным болтом В.
3. Затяните крепежный болт А.
4. Проверьте отклонение ремня и при необходимости повторно отрегулируйте его.
Примечание. Перед проверкой проверните коленвал на один или несколько оборотов.
