- 1. Двигатель с трудом запускается или совсем не запускается;
- 2. Неустойчивый холостой ход;
- 3. Двигатель не развивает полной мощности.
В случае какой-либо из этих неисправностей, сначала выполните проверку посредством самодиагностики, а затем — основные операции проверки двигателя, (правильность регулировки двигателя, системы зажигания и т. д.), а потом проверьте компоненты системы прибором сканирования.
Примечание:
- 1) Перед снятием или установкой какой-либо части считывайте код диагностики неисправности и затем уже отсоедините отрицательный вывод батареи.
- 2) Перед отсоединением вывода батареи поверните выключатель зажигания в положение «Выключено». Удаление или присоединение провода батареи во время работы двигателя при положении «Включено» выключателя зажигания может вызвать повреждение модуля управления двигателем (МУД)
Модуль управления двигателем следит за входными и выходными сигналами (за некоторыми сигналами постоянно, а за другими в специфических условиях). При этом МУД выявляет любую неисправность, введенную в память диагностического кода неисправностей, и подает сигнал на выход самодиагностики. Результаты диагностики 15-ти объектов могут быть считаны с помощью вольтметра или прибора сканирования. Диагностические коды неисправностей находятся в модуле, пока работает батарея. Если вывод батареи или соединитель отсоединены, это приведет к стиранию кодов неисправностей.
Процедуры проверки (самодиагностики)
Примечание:
- 1) Если напряжение батареи низкое, коды диагностики неисправностей не могут быть считаны. Поэтому, до начала испытаний проверьте напряжение батареи и другие условия.
- 2) Код неисправности стирается, если батарея или соединитель модуля управления двигателем отсоединены. Поэтому не отсоединяйте батарею прежде чем будут полностью считаны диагностические коды неисправностей.
Операция проверки (с применением прибора сканирования)
1. Поверните выключатель зажигания в положение «выключено».

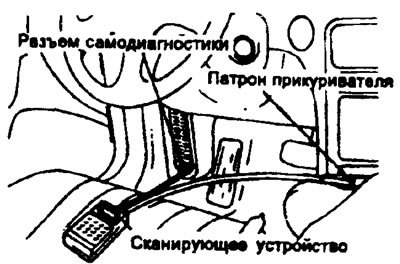

2. Присоедините прибор сканирования к разъему в коробке с плавкими предохранителями.
3. Присоедините вывод источника питания прибора сканирования к прикуривателю.
4. Поверните выключатель зажигания в положение «включено».
5. Примените прибор сканирования для проверки диагностических кодов неисправностей.
6. Отремонтируйте неисправную часть, исходя из диагностической карты.
7. Сотрите диагностический код неисправности.
8. Отсоедините прибор сканирования.
Операция проверки (с применением вольтметра)
1. Присоедините вольтметр к разъему линии передачи данных (см. рисунок).
2. Включите выключатель зажигания, при этом начнут выдаваться данные из памяти МУД.
После записи дефектного объекта проверьте и отремонтируйте его в соответствии с «картой диагностики».
3. После того, как дефектная часть отремонтирована, отсоедините отрицательный вывод привода батареи на 15 с или более и присоедините его вновь, чтобы быть уверенным в том, что диагностический код неисправности стерт.
