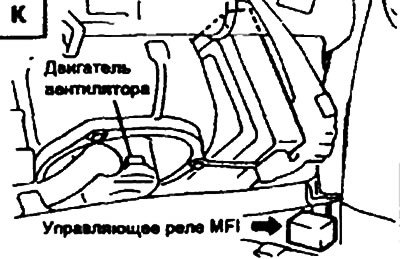

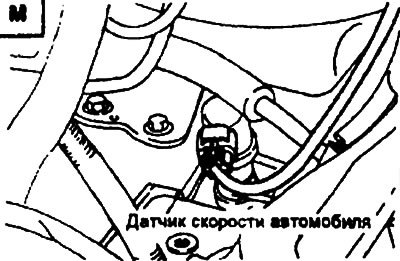

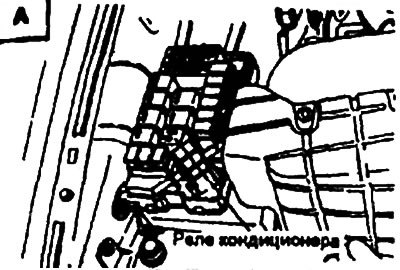

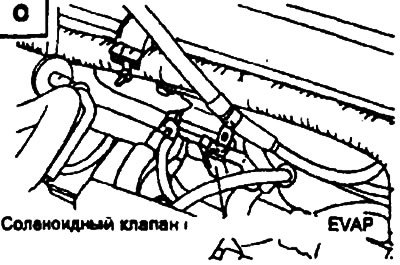

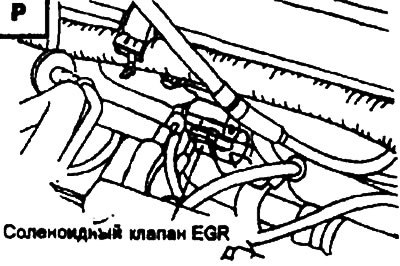

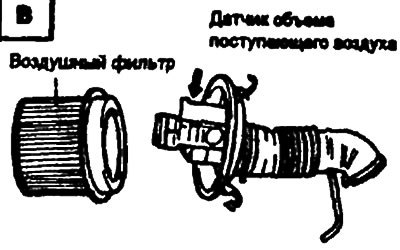

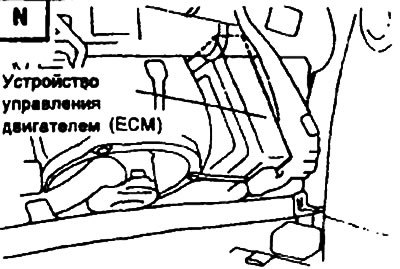

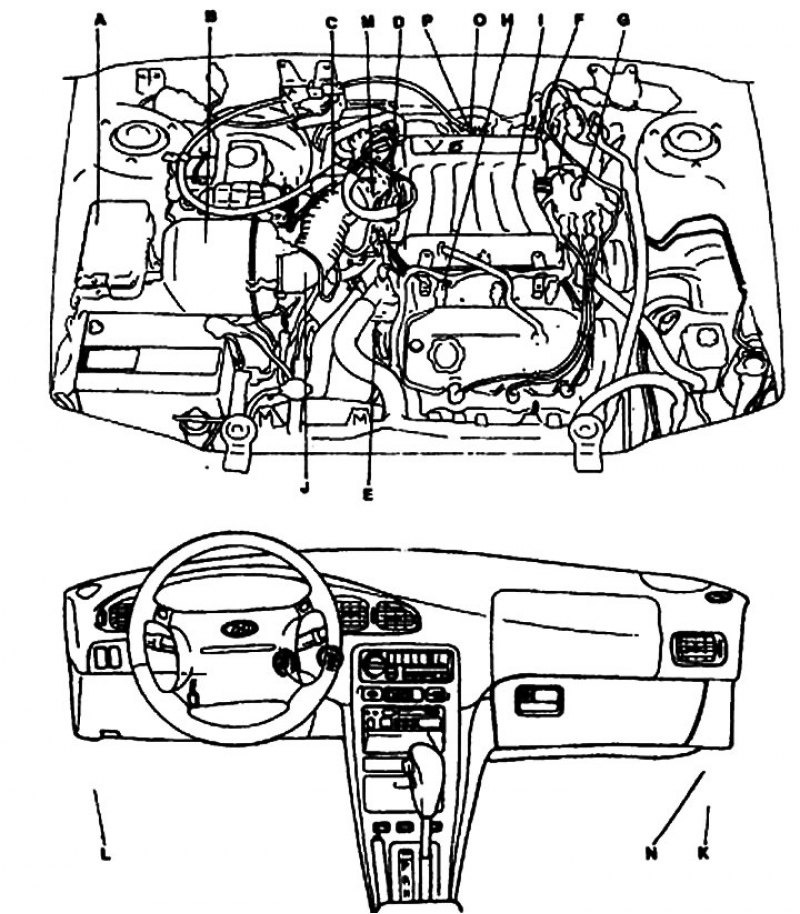

A. Реле системы кондиционирования воздуха. B. Датчик расхода поступающего воздуха (датчик VAF). C. Двигатель управления частотой вращения холостого хода (ISC). D. Датчик положения дроссельной заслонки (датчик TP), и выключатель холостого хода. E. Датчик температуры охлаждающей жидкости двигателя (датчик ЕСТ). F. Транзистор системы зажигания. G. Датчик положения коленчатого вала (датчик СКР). H. Форсунка. I. Датчик кислорода (НО2Д). J. Селектор трансмиссии. К. Реле управления впрыском топлива. L. Разъем линии сбора данных. М. Датчик скорости автомобиля. N. Модуль управления двигателем (ЕСМ). О. Электромагнитный клапан вентиляции бака EVAP. Р. Датчик рециркуляции отработавших газов EGR.
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
