Проверка и регулировка троса управления АКПП и выключателя запрещения запуска
1. Проверьте соответствие включаемых передач каждому положению селектора АКПП и корректность работы коробки передач на каждом из диапазонов. При необходимости проведите регулировку.

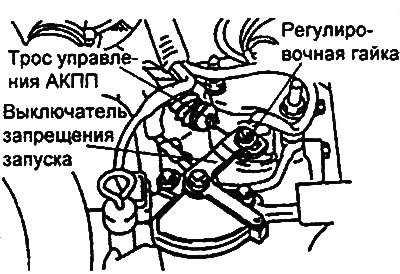

2. Установите селектор АКПП в положение "N".
3. Ослабьте регулировочную гайку крепления троса управления АКПП к рычагу выключателя запрещения запуска.
4. Установите рычаг ручного управления в нейтральное положение ("N").
5. Ослабьте болты крепления выключателя запрещения запуска и поверните его до совмещения отверстий в выключателе и в рычаге выключателя запрещения запуска (сечение "А-А" на рисунке).

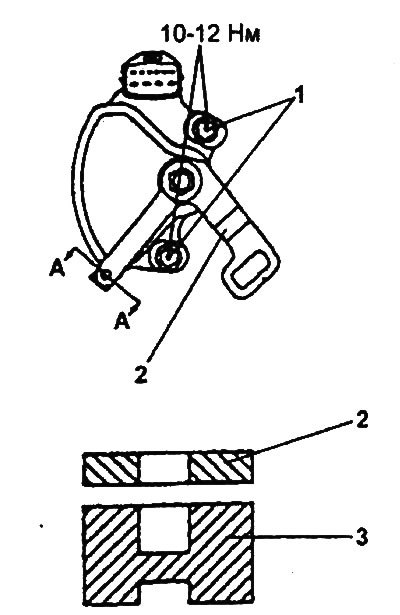

Регулировка троса управления АКПП и выключателя запрещения запуска. 1 - болты, 2 - рычаг выключателя запрещения запуска, 3 - выключатель запрещения запуска.
6. Не допуская изменения положения выключателя запрещения запуска, затяните болты крепления.
- Момент затяжки: 10-12 Нм
7. Слегка натяните трос управления АКПП а направлении, указанном стрелкой на рисунке, и затяните регулировочную гайку.

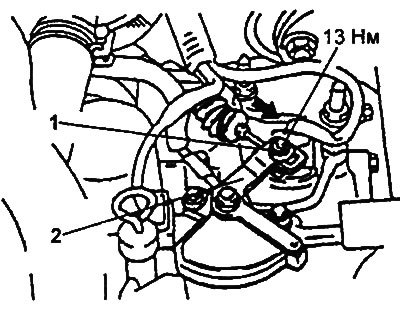

Регулировка троса управления АКПП и выключателя запрещения запуска (продолжение). 1 - регулировочная гайка, 2 - рычаг выключателя запрещения запуска.
8. Убедитесь в том, что рычаг селектора АКПП находится в положении "N".
9. Проверьте соответствие включаемых передач каждому положению селектора АКПП и корректность работы коробки передач на каждом из диапазонов.
