Проверка распределительного вала
1. Проверьте шейки распределительного вала на отсутствие износа. Если шейки вала значительно изношены, то замените распределительный вал.
Двигатели 2,0 п/ 2,4 л:
- Диаметр опорной шейки распределительного вала: 26 мм.
Двигатель 2,7 л:
- Диаметр опорной шейки распределительного вала:
- Номинальное значение: 25,964-25,980 мм
- Предельно допустимое значение: 25,914 мм

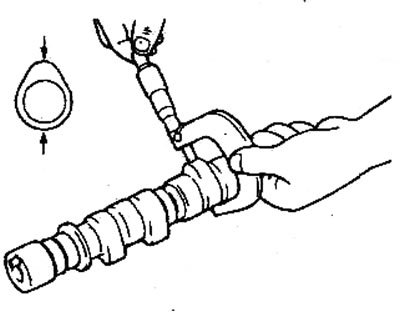

2. Проверьте выступающую часть кулачков распределительного вала на отсутствие повреждения. Если кулачки вала повреждены или их износ превышает допустимую величину, то замените распределительный вал.
Высота кулачков распределительного вала:
- Номинальное значение:
- Двигатели 2,0 л/2,4 л:
- Впускной: 35,493 мм
- Выпускной: 35,317 мм
- Двигатель 2,7л: 43,95 - 44,15 мм
- Предельно допустимое значение:
- Двигатели 2,0 л /2,4 л:
- Впускной: 34,993 мм
- Выпускной: 34,817 мм
- Двигатель 2,7 л: 43,450 мм
Двигатели 2,0 л / 2,4 л. |
Двигатель 2,7 л. |
3. Проверьте поверхность тыльной части кулачков распределительного вала на отсутствие повреждения или значительного износа, и при необходимости замените вал.

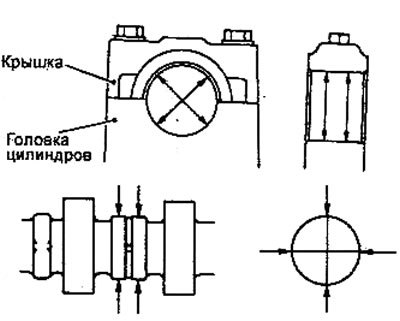

4. Проверьте состояние постели распределительного вала (отсутствие повреждения) и масляный зазор в подшипниках распределительного вала. Если износ постели распределительного вала превышает допустимую величину, то замените головку цилиндров в сборе или крышки подшипников распределительного вала.
Зазор в подшипниках распределительного вала:
- Номинальное значение:
- Двигатели 2,0 л / 2,4 л: 0,040-0,076 мм
- Двигатель 2,7 л: 0,020-0,061 мм
- Предельно допустимое значение (двигатель 2,7л): 0,1 мм

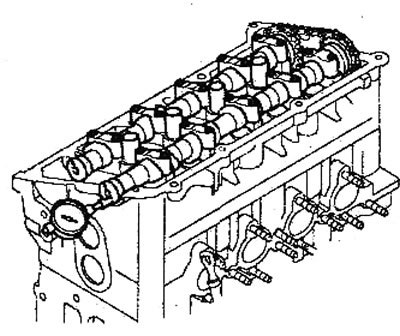

5. Измерьте осевой зазор распределительного вала и, если измеренное значение превышает верхнюю границу диапазона номинальных значений, то замените распределительный вал. При необходимости замените крышки подшипников и головку цилиндров.
Номинальное значение:
- Двигатель 2,0 л/2,4 л: 0,10-0,20 мм
- Двигатель 2.7 л: 0,10-0,15 мм
Проверка сальника распределительного вала
1. Проверьте рабочую кромку сальника на отсутствие износа. Если рабочая кромка изношена, то замените сальник.
2. Проверьте состояние поверхности распределительного вала, контактирующей с рабочей кромкой сальника. Если поверхность вала изношена, то замените распределительный вал.
