Общая информация
Датчик температуры охлаждающей жидкости установлен в канале рубашки охлаждения головки цилиндров. Он определяет температуру охлаждающей жидкости двигателя и передает сигнал в электронный блок управления двигателем. Датчик представляет собой термистор, чувствительный к изменению температуры. Сопротивление датчика уменьшается с возрастанием температуры охлаждающей жидкости двигателя.
Электронный блок управления двигателем на основе напряжения сигнала датчика оценивает температуру охлаждающей жидкости и корректирует длительность сигнала открытия форсунки и угол опережения зажигания. Если температура охлаждающей жидкости очень низкая, то электронный блок управления двигателем обогащает воздушно-топливную смесь (увеличивает длительность сигнала открытия форсунки) и увеличивает угол опережения зажигания (устанавливает раннее зажигание).

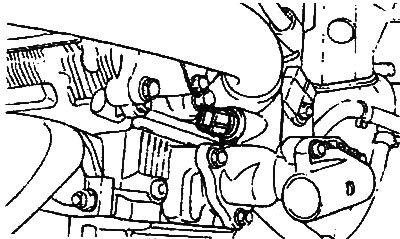

Двигатели 2,0 л/2,4 л |

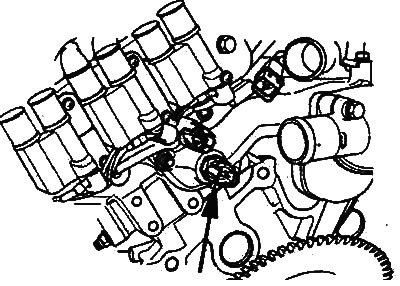

Двигатель 2,7 л |
Указания к поиску неисправностей
Если повышенные обороты холостого хода при прогреве холодного двигателя не соответствуют норме, или прогрев двигателя сопровождается черным дымом из выхлопной трубы, то, скорее всего, причиной этого может быть датчик температуры охлаждающей жидкости.
Проверка датчика
1. Снимите датчик температуры охлаждающей жидкости с впускного коллектора двигателя.
2. Погрузите измерительную часть датчика в воду с известной температурой и измерьте сопротивление между выводами датчика.
Таблица. Номинальные значения.
| Температура | Сопротивление (кОм) |
| 0°С | 5,9 |
| 20°С | 2,5 |
| 40°С | 1,1 |
| 80°С | 0,3 |
3. Если измеренное сопротивление отличается от номинальных значений, то замените датчик температуры охлаждающей жидкости.
Проверка с помощью тестера
1. Условия проведения проверки.
Ключ замка зажигания: в положении "ON" (ВКЛ) или двигатель работает.
2. Выполнение проверки:
Считайте показания тестера (температура охлаждающей жидкости, регистрируемая датчиком).
Таблица. Номинальные значения
| Состояние двигателя (температура охлаждающей жидкости) | Номинальное значение |
| При -20°С | -20°С |
| При 0°С | 0°с |
| При 20°С | 20°С |
| При 40°С | 40°С |
| При 80°С | 80°С |
Проверка с помощью вольтметра
Измерьте напряжение сигнала датчика температуры охлаждающей жидкости.
Таблица. Номинальные значения
| Состояние двигателя (температура охлаждающей жидкости) | Номинальное значение |
| При 0°С | 4,05 В |
| При 20°С | 3,44 В |
| При 40°С | 2,72 В |
| При 80°С | 1,25 В |
