Воздушный фильтр в сборе. 1 - впускной воздушный шланг, 2 - воздушный фильтр в сборе, 3 - датчик массового расхода воздуха (двигатель 2,7 л), 4 - впускной воздуховод, 5 - резонатор, 6 - крышка воздушного фильтра, 7 - фильтрующий элемент, 8 - корпус воздушного фильтра.
Снятие и установка

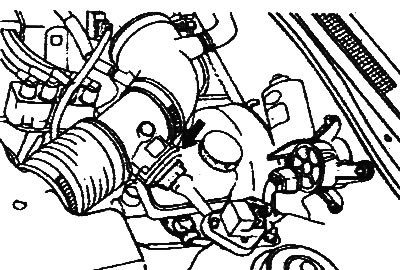

1. (Двигатель 2,1 л) Отсоедините разъем датчика расхода воздуха.
2. Отсоедините впускной воздушный шланг и воздуховод от воздушного фильтра.

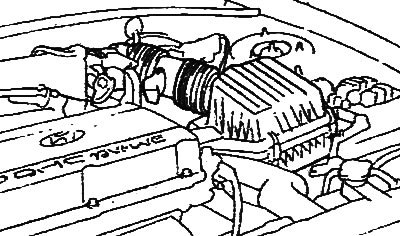

Двигатели 2,0 л / 2,4 л. |

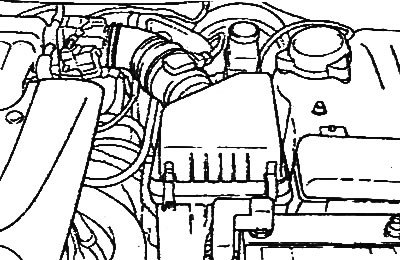

Двигатель 2,7 л. |
3. Отверните три болта крепления корпуса воздушного фильтра.
4. Снимите воздушный фильтр.
5. (Двигатель 2,7 л) Снимите датчик расхода воздуха с впускного воздушного шланга.
6. Установите воздушный фильтр в сборе в порядке, обратном снятию.
Проверка

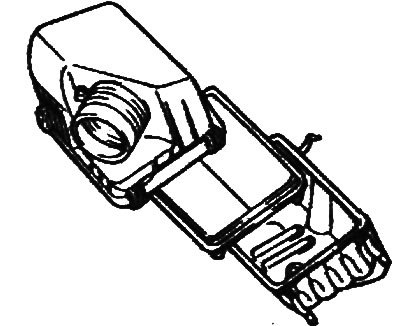

1. Проверьте впускной воздушный шланг, корпус и крышку воздушного фильтра на отсутствие повреждений.
2. Проверьте впускной воздуховод на отсутствие повреждений.
3. Проверьте фильтрующий элемент воздушного фильтра.
Примечание: операция проверки фильтрующего элемента воздушного фильтра приведена в главе "Техническое обслуживание и общие процедуры проверок и регулировок".
