Рис. 3.73. Контргайка крепления троса управления АКПП к рычагу ручного управления
Ослабьте контргайку крепления троса управления АКПП к рычагу ручного управления (manual control lever) (рис. 3.73).
Установите рычаг ручного управления в положение «N» (нейтральное положение).
Первоисточник расположен на портале: www.Autoinstruction.ru
Рис. 3.74. Схема регулировки рычага ручного управления
Ослабьте болты крепления выключателя блокировки стартера и поверните корпус выключателя таким образом, чтобы отверстие 12 мм на конце рычага ручного управления совместилось с отверстием 12 мм во фланце корпуса выключателя (рис. 3.74).
Затяните болты крепления выключателя указанным моментом затяжки, не допуская изменения положения выключателя.
Момент затяжки болтов крепления выключателя блокировки стартера: 10–12 Н·м.
Примечание. Будьте осторожны при регулировке положения выключателя блокировки стартера, не уроните кольцевую прокладку (O-ring) с корпуса выключателя. Осторожно затягивайте болты крепления выключателя.
Проверьте, что рычаг селектора АКПП находится в положении «N» (нейтральное положение).

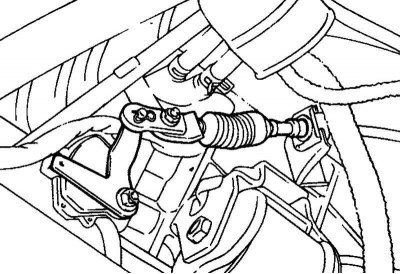

Рис. 3.75. Контргайка крепления троса управления АКПП к рычагу ручного управления
Отрегулируйте натяжение троса управления АКПП гайкой с буртиком так, чтобы трос был слегка натянут, затем проверьте плавность перемещения рычага селектора АКПП (рис. 3.75).
Выполните дорожное испытание и проверьте соответствие включаемых диапазонов каждому положению рычага селектора АКПП и убедитесь, что коробка передач работает нормально на каждом из диапазонов.
