Внимание! Ослабление натяжения ремня, приводит к появлению звука проскальзывания и быстрому износу ремня.
Внимание! При слишком большом натяжении ремня возникает вероятность поломки подшипников насоса охлаждающей жидкости или генератора.

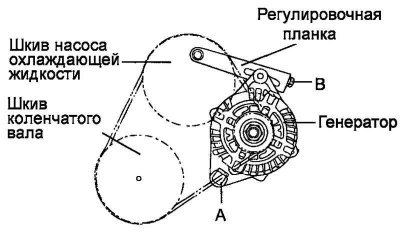

Рис. 2.19. Контур ремня привода генератора
Ослабьте гайку «А» шарнирного крепления генератора и стопорный болт «В» регулировочной планки генератора.
Вращая регулировочный болт, отрегулируйте натяжение и прогиб ремня до номинальных значений.
Затяните стопорный болт «В» регулировочной планки генератора.
Затяните гайку «А» шарнирного крепления генератора.
Проверьте натяжение или прогиб ремня и при необходимости проведите повторную регулировку.
Моменты затяжки:
- болт и гайка шарнирного крепления генератора - 20–25 Н·м;
- стопорный болт регулировочной планки генератора - 12–15 Н·м;
- болт крепления регулировочной планки генератора - 20–27 Н·м.
