Рис. 6.18. Передний дисковый тормоз: 1 – соединительная трубка (тормозной шланг и трубка в сборе); 2 – суппорт переднего тормоза в сборе; 3 – тормозной диск
Снятие

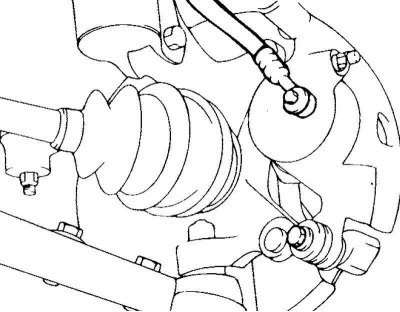

Рис. 6.19. Болт крепления суппорта
Отверните нижний болт суппорта, поднимите вверх и закрепите его проволокой (рис. 6.19).
Выньте тормозные колодки.
Внимание! При снятых тормозных колодках не нажимайте на педаль тормоза.
Проверка
Измерьте толщину фрикционного слоя колодки. Убедитесь в отсутствии замасливания колодки.
Внимание! Колодки тормозов одного моста всегда заменяйте одновременно. Не устанавливайте колодки разных типов и изготовителей.
[Информация доступна на портале: autoinstruction.ru]
Все четыре колодки заменяются комплектом.
При замене колодок проверяйте отсутствие их деформации. При замене пружины тщательно удалите всю грязь.

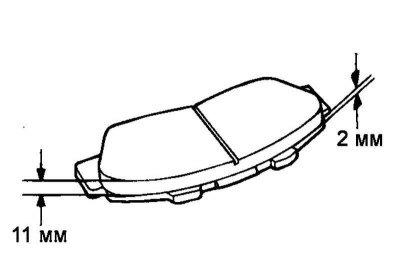

Рис. 6.20. Тормозные колодки
Проверьте старые колодки на деформацию и разрушение (рис. 6.20).
Толщина колодки:
- Номинальная: 11 мм
- Предельная: 2 мм
Установка
Установите в направляющие пружины колодки.

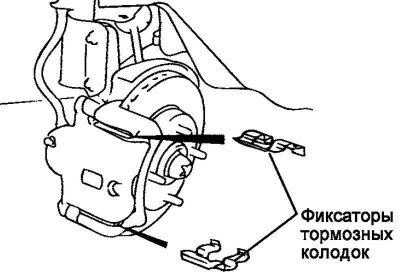

Рис. 6.21. Фиксаторы тормозных колодок
Установите фиксаторы тормозных колодок (рис. 6.21).
Примечание. Индикатор износа колодки должен быть направлен вверх к поршню.

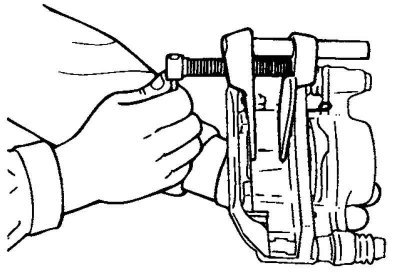

Рис. 6.22. Установка поршня в суппорт
С помощью специального инструмента (09581-11000) заведите поршни в суппорт (рис. 6.22).

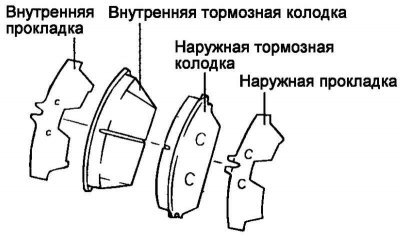

Рис. 6.23. Компоненты тормозных колодок
Установите на колодки прокладки, как показано на рисунке 6.23.
Внимание! Не допускайте попадания смазки на колодки и тормозной диск.

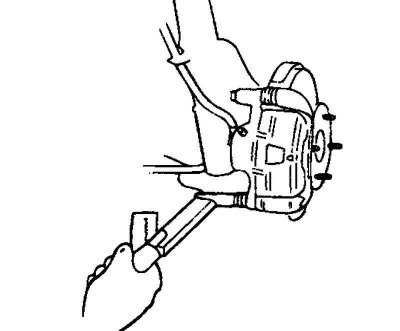

Рис. 6.24. Установка нижнего (направляющего) болта суппорта
Установите нижний (направляющий) болт суппорта и затяните его регламентированным моментом (рис. 6.24).
Момент затяжки 22–32 Н·м.
