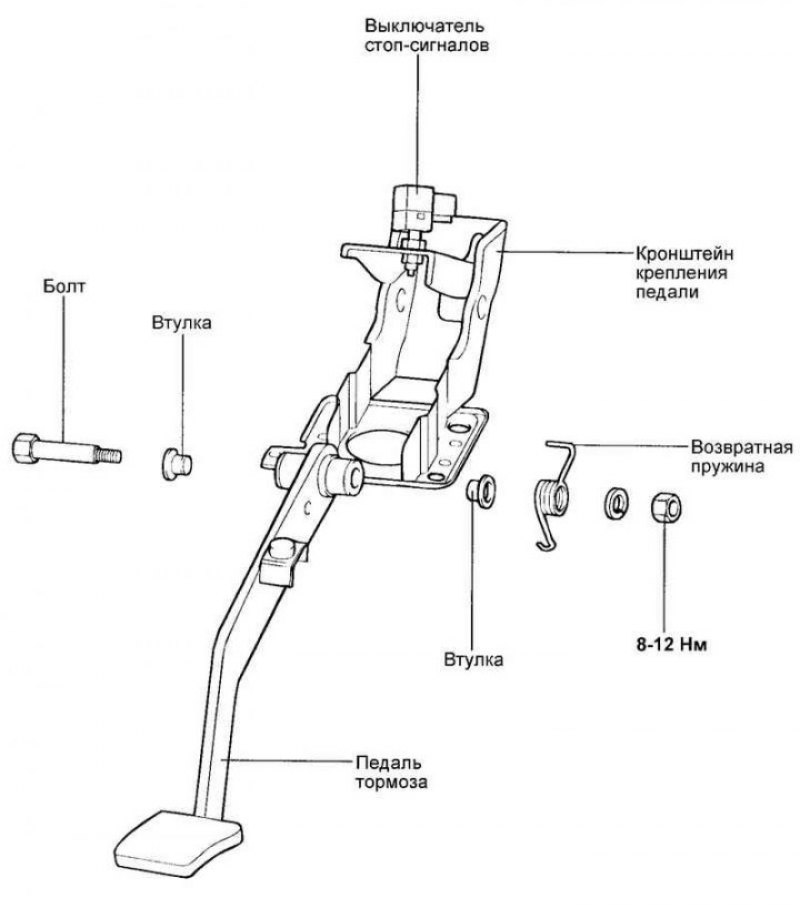

Рис. 6.15. Педаль тормоза
Снятие
Снимите выключатель стоп-сигналов.
Удалите шплинт и выньте палец серьги тяги.

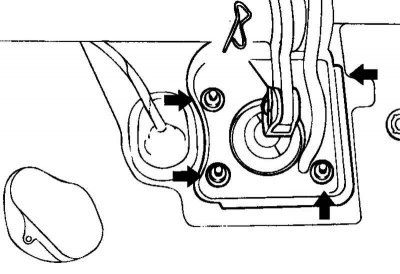

Рис. 6.16. Гайки крепления кронштейна педали тормоза
Отверните гайки крепления кронштейна педали тормоза (рис. 6.16).
Снимите кронштейн вместе с педалью тормоза.
Проверка
Оцените степень износа втулок педали.
Убедитесь в отсутствии деформации педали.
[Источник расположен на веб-ресурсе AutoInstruction.ru]
Проверьте возвратную пружину.
Проверьте выключатель стоп-сигналов.

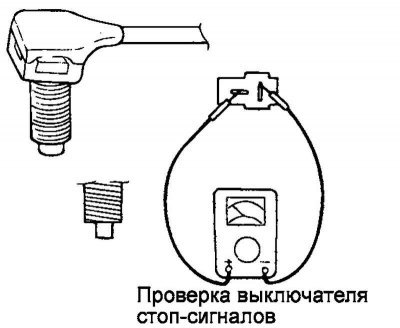

Рис. 6.17. Измерение сопротивления между выводами выключателя
С помощью омметра измерьте сопротивление между выводами выключателя (рис. 6.17).
Если при нажатом толкателе выключателя цепь разомкнута (бесконечно большое сопротивление), а при отпущенном толкателе есть (нулевое сопротивление) - выключатель в норме.
Установка
Установка производится в обратном порядке.
Примечание. Не забудьте зафиксировать палец серьги шплинтом.
Затяните гайки крепления кронштейна педали регламентированным моментом 13–16 Н·м.
Отрегулируйте высоту установки педали и ее свободный ход.
Установите выключатель стоп-сигналов.
