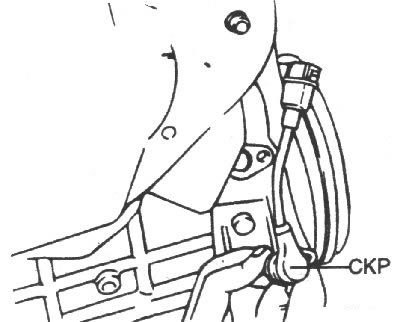

Датчик угла поворота коленчатого вала, состоит из магнита и катушки и расположен около зубчатого венца маховика. Датчик передает блоку ЕСМ информацию об угле поворота коленчатого вала (положение поршня). На основании информации выходного сигнала этого датчика блок ЕСМ вычисляет частоту вращения двигателя и положение коленчатого вала.
Проверка
1. Отсоедините разъем от датчика угла поворота коленчатого вала.

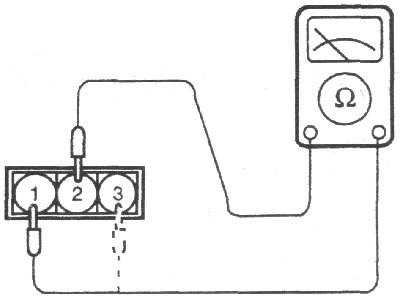

2. Измерьте сопротивление между контактами 1 и 2 разъема датчика.
Сопротивление: 0,486–0,594 кОм при температуре 20°С
3. Если сопротивление датчика отличается от требуемого, замените датчик.
Зазор между ротором и датчиком угла поворота коленчатого вала: 0,5–1,5 мм
Момент затяжки: 9–11 Н·м
