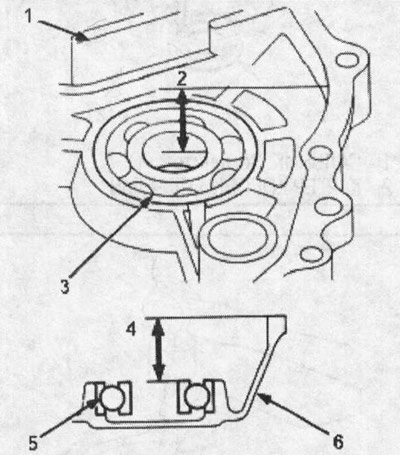

1. КАРТЕР МАХОВИКА
2. Измерьте расстояние А
3. ШАРИКОПОДШИПНИК
4. Измерьте расстояние А
5. ШАРИКОПОДШИПНИК
6. КАРТЕР МАХОВИКА
2. Установите вторичный вал в картер коробки передач.
[Оригинал можно просмотреть на сайте AutoInstruction]
3. Измерьте расстояние между поверхностью картера коробки передач и установочной поверхностью вторичного вала под упорную шайбу, как показано на рисунке, затем запишите измерение (измерение В).
1. ВТОРИЧНЫЙ ВАЛ
2. Измерьте расстояние В
3. КАРТЕР КОРОБКИ ПЕРЕДАЧ
4. Измерьте расстояние В
4. Вычислите толщину упорной прокладки 25х35 мм по следующей формуле.
ФОРМУЛА:
Толщина упорной прокладки 25х35 мм = Измерение А - Измерение В +
Толщина прокладки картера маховика: 0,5 мм
ПРИМЕР:
- Измерение А: 32,7 мм
- Измерение В: 30,1 мм
Толщина упорной прокладки 25 х 35 мм = 32,7 мм - 30,1 мм + 0,5 мм = 3,1 мм
Подберите упорную прокладку 25х35 мм D.
5. Подберите упорную прокладку 25х35 мм из следующей таблицы:
Упорная прокладка, 25x35 мм
| № | № по каталогу | Толщина |
| А | 90551-P4V-000 | 2,8 мм |
| В | 90552-P4V-000 | 2,9 мм |
| С | 90553-P4V-000 | 3,0 мм |
| D | 90554 P4V-000 | 3,1 мм |
| Е | 90555-P4V-000 | 3,2 мм |
| F | 90556-P4V-000 | 3,3 мм |
| G | 90557 P4V-000 | 3,4 мм |
| Н | 90558-P4V-000 | 3,5 мм |
| 1 | 90559-P4V-000 | 3,6 мм |
| J | 90560-P4V-000 | 3,7 мм |
| К | 90561-P4V-000 | 3,8 мм |
