- Если указатель уровня топлива быстро перемещается из минимального положения в максимальное, а затем снова возвращается в минимальное положение, измеритель исправен. Перейдите к п. 2.
- Если указатель топливного прибора перемещается некорректно, замените модуль управления прибором (тахометром), и проверьте заново.
2. Спустите воду из топливного фильтра.
3. Запустите двигатель и проверьте его состояние.
- Если состояние двигателя в порядке, перейдите к п. 4.
- Если состояние двигателя в не порядке, начните поиск неисправностей по их признакам.
4. Поверните ключ зажигания в положение «OFF».

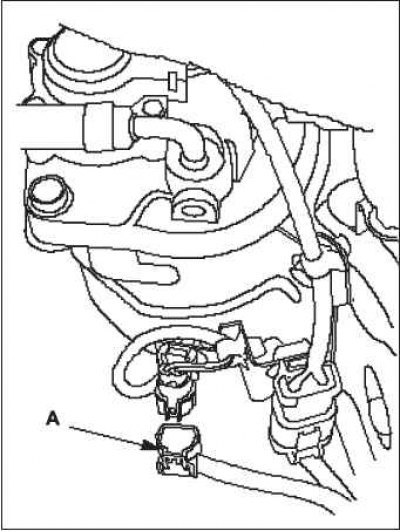

5. Отсоедините 2Р электрический разъем А указателя уровня воды в топливном фильтре.
6. Соедините клемму № 2 2Р разъема указателя уровня воды в топливном фильтре с «массой» кузова с помощью провода-переходника.
7. Поверните ключ зажигания в положение ON (II) и затем проверьте индикатор воды в топливном фильтре.
- Если индикатор воды в топливном фильтре горит, устраните разрыв в проводе BLK между датчиком уровня воды в топливном фильтре и G401. Если провод исправен, перейдите к п. 8.
- Если индикатор воды в топливном фильтре не горит, устраните разрыв в GRN проводе между датчиком уровня воды в топливном фильтре и клеммой № 86 разъема № 2 блока ECM. Если провод в порядке, замените заведомо исправный блок ECM, затем перепроверьте. Если с заведомо исправным блоком ECM неисправность не проявляется, замените снятый блок ЕСМ.
8. Поверните ключ зажигания в положение «OFF».
9. Удалите указатель уровня воды из топливного фильтра.
10. Проверьте ход поплавка в указателе уровня воды в топливном фильтре.
- Если ход поплавка в порядке, перейдите к п. 11.
- Если поплавок движется неправильно, замените указатель уровня воды в топливном фильтре.
11. Соедините 2Р разъем с указателем уровня воды в топливном фильтре.
12. Включите зажигание, повернув ключ в положение «ON» (II).
13. Подвиньте поплавок датчика уровня воды в топливном фильтре и затем проверьте индикатор воды в топливном фильтре.
- Если индикатор включается, когда поплавок находится в верхнем положении, датчик уровня воды в топливном фильтре в порядке.
- Если индикатор остается включенным или выключенным, когда поплавок находится в любом положении, замените датчик уровня воды в топливном фильтре.
