2. Отсоедините разъем А датчика 2 температуры рабочей жидкости (ECT), затем отсоедините разъем В муфты сцепления кондиционера воздуха и фиксатор жгута проводов С кожуха вентилятора конденсатора кондиционера воздуха.
3. Отсоедините разъемы А электропривода вентилятора и снимите фиксаторы жгута проводов В.
4. Выверните два болта С крепления кожуха вентилятора конденсатора, затем снимите кожух вентилятора конденсатора в сборе.
5. Выверните два болта D крепления кожуха вентилятора радиатора, затем снимите кожух вентилятора радиатора в сборе.

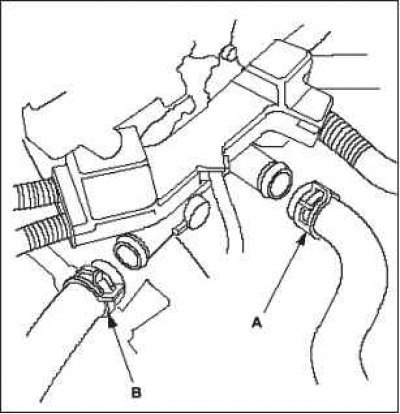

6. Снимите верхний шланг радиатора А и нижний шланг радиатора В.

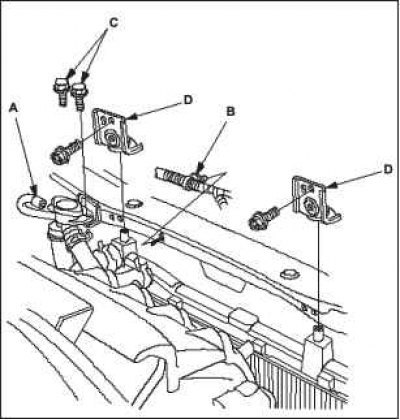

7. Снимите шланг расширительного бачка А и фиксатор жгута проводов В.
8. Выверните два болта С крепления основания крышки радиатора, затем снимите верхние скобы D радиатора.

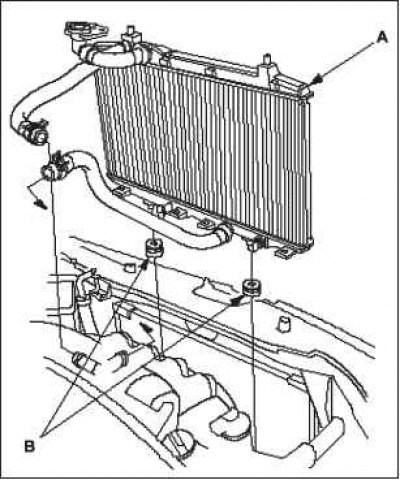

9. Поднимите радиатор в сборе А и снимите нижние подушки В.

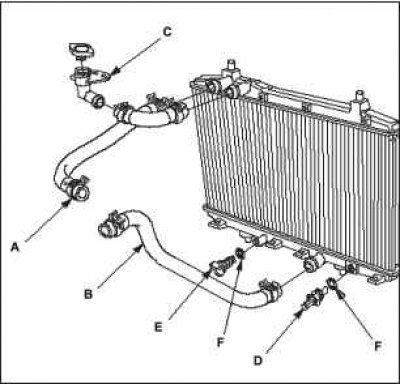

10. Снимите верхний шланг радиатора А, нижний шланг радиатора В, основание крышки радиатора С, датчик 2 ЕСТ D и сливную пробку Е.
11. Заново соберите радиатор с новыми уплотнительными кольцами F.
12. Установите радиатор и кожух вентилятора в сборе в последовательности, обратной снятию. Убедитесь, что верхние и нижние подушки надежно закреплены.
13. Залейте в радиатор охлаждающую жидкость и удалите воздух из системы охлаждения.
