При снятии компонентов используйте набор инструментов для обивки или похожие.
Во время монтажа/демонтажа переднего бампера будьте осторожны, чтобы не поцарапать сам передний бампер и кузов автомобиля. Наденьте защитные перчатки.
1. Снимите передний пояс.

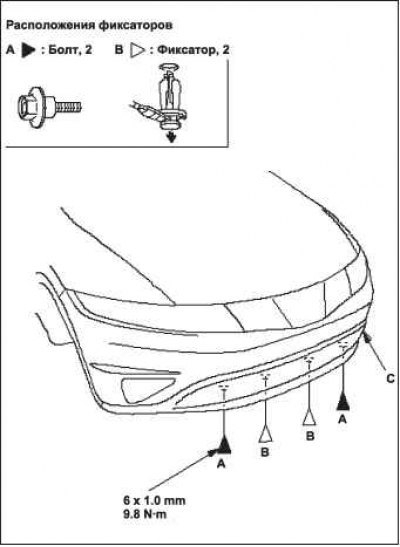

2. Выкрутите болты А и фиксаторы В, удерживающие передний бампер С.

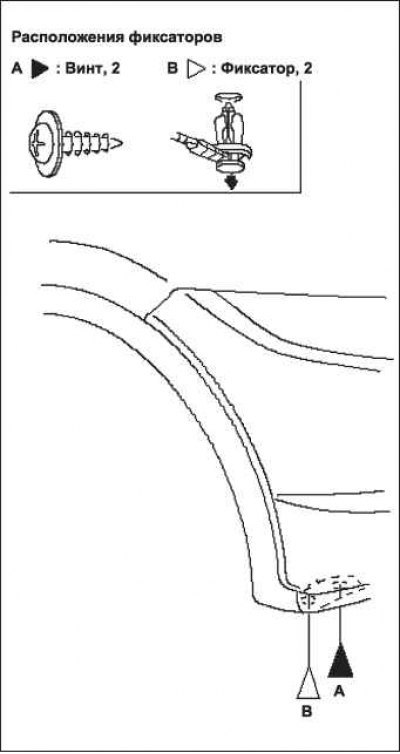

3. Открутите винты А и отсоедините фиксаторы В с обеих сторон.

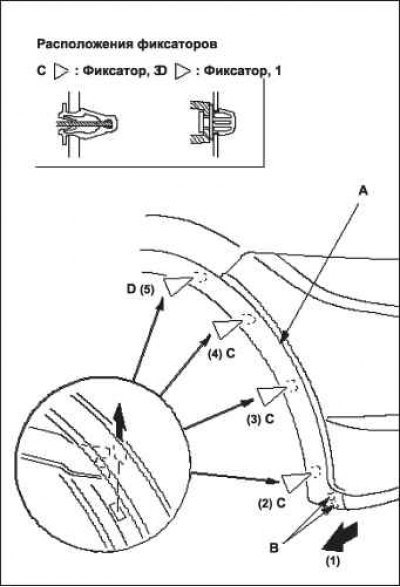

4. Аккуратно выньте передний край задней колесной ниши А, чтобы отцепить крюки В.
5. Действуйте снизу до середины колесной ниши, поднимите часть зажима протектора колесной ниши специальным инструментом, чтобы расцепить фиксаторы (C, D).
Примечание. Не повредите окрашенную часть вокруг отверстия зажима на переднем крыле во время снятия зажима. Если повредили окрашенную часть, почините ее краской для подкраски, чтобы защитить это место от коррозии.
 |
 |
6. Повторите с 4 по 5 шаг на другой стороне переднего бампера, чтобы освободить протектор передней колесной арки от переднего бампера.

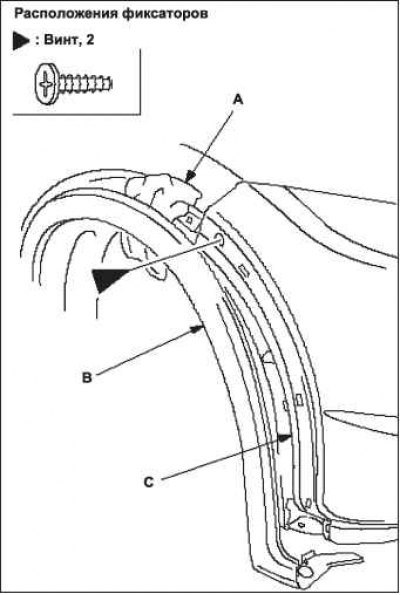

7. Вставьте техническую салфетку А между протекторами В колесной арки и кузовом с обеих сторон. Отверните винты крепления переднего бампера С с обеих сторон.
8. Потяните передний бампер А около колесных ниш, чтобы вынуть его из крючков В и боковых фиксаторов С.

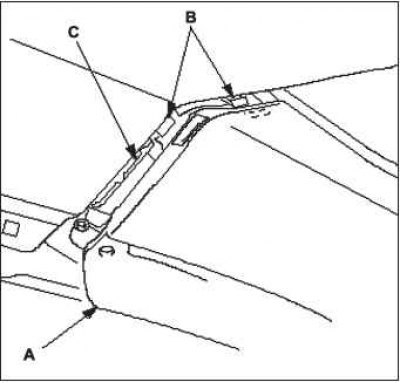

9. Вынимая часть бампера рядом с колесной нишей из бокового фиксатора А, с помощью ассистента потяните передний бампер, чтобы снять его с крючков В, расположенных на верхней угловой балке С.

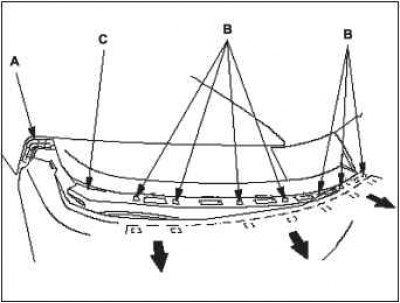

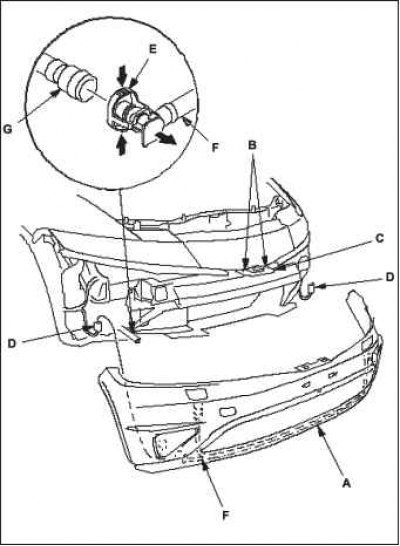

10. С помощью ассистента потяните задний бампер А, чтобы снять его с крючков В, расположенных на кронштейне С переднего бампера, и, если установлено, отсоедините разъемы D передних противотуманных фар.
11. Для некоторых моделей: при закреплении фиксирующей пластины Е потяните трубку F омывателя фар, чтобы отсоединить ее от раструба G привода омывателя фар.
12. Установка заднего бампера выполняется в порядке обратном снятию. Обратите внимание на следующее:
Если на автомобиль установлены противотуманные фары и омыватели основных фар, то не забудьте подсоединить разъемы противотуманных фар и подсоединить трубопровод для омывания фар.
Убедитесь, что передний бампер полностью вошел в сцепление с крючками (расположенными на боковых балках и фиксаторах) с обеих сторон автомобиля.
Проверьте на предмет повреждений или побеления от нагрузки зажимы и, при необходимости, замените их на новые.
Сильно надавите на фиксаторы и крепления для надежного соединения.
