Внимание! Система кондиционирования воздуха постоянно находится под высоким давлением. Ни в коем случае не отсоединяйте рефрижераторные линии и не снимайте никакие компоненты системы, предварительно не выполнив разрядку последней. Разрядка системы кондиционирования воздуха должна производиться силами опытного специалиста в условиях мастерской автосервиса. При рассоединении рефрижераторных линий обязательно надевайте защитные очки!
Примечание. Компрессор К/В не относится к числу подлежащих восстановительному ремонту компонентов и в случае отказа должен быть заменен в паре с ресивером-осушителем.
1. Произведите разрядку системы кондиционирования воздуха в условиях специализированной мастерской.
2. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
3. Взведите стояночный тормоз и подоприте противооткатными башмаками задние колеса. Поддомкратьте передок автомобиля и установите его на подпорки.
4. Снимите приводной ремень (см. Главу Текущее обслуживание).
5. Снимите рулевой насос (см. Главу Подвеска и рулевое управление).
6. При соответствующей комплектации снимите исполнительное устройство системы управления скоростью (темпостата).

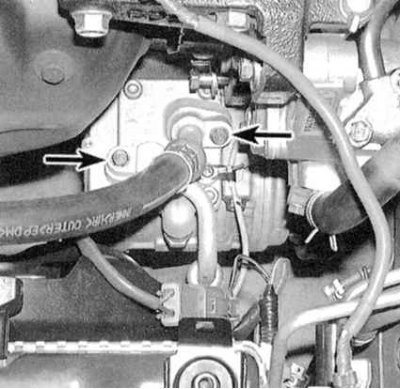

7. Отсоедините от компрессора рефрижераторные линии (см. сопроводительную иллюстрацию). Сразу же закупорьте открытые концы трубок и штуцеров во избежание попадания в систему грязи.
8. Отсоедините электропроводку от муфты сцепления компрессора.

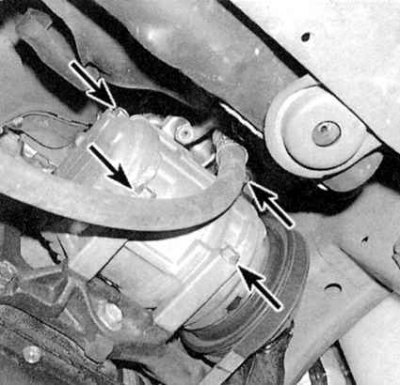

9. Отболтите компрессор (см. сопроводительную иллюстрацию) от опорного кронштейна и снимите его с автомобиля.
10. Муфту сцепления необходимо перенести на новый компрессор.
11. Расчет объема хладагента, необходимого для заполнения объема нового компрессора производится следующим образом:
- a) Слейте рефрижераторное масло из снятого с автомобиля компрессора в мерную емкость через всасывающий штуцер;
- b) Вычтите результат измерения из значения 120 мл;
- c) Полученный в результате вычитания объем хладагента и следует заливать в новый компрессор.
12. В остальном установка производится в порядке, обратном порядку демонтажа.
13. Произведите зарядку системы в условиях специализированной мастерской.
