Замена
Внимание: Галогенные фары очень сильно нагреваются, поэтому, не прикасайтесь к ним или их соединительным деталям, сразу же, после выключения.
1. Снимите передний бампер.

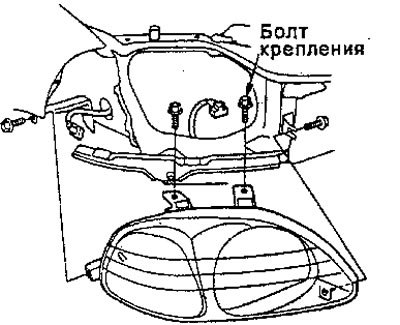

2. Снимите болты крепления.
3. Отсоедините каждый разъем, затем фару/ лампу парковочного сигнала/ узел лампы сигнала поворота.
Фара: 60/55 Вт; Передняя лампа парковочного сигнала: 5 Вт; Лампа сигнала поворота: 21 Вт
4. Установите фару в порядке обратном снятию.

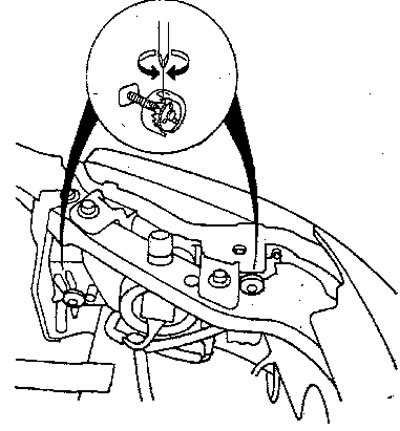

5. Отрегулируйте фары в соответствии с местными требованиями, поворачивая регулятор.
Примечание: так, как внешние линзы сделаны из поликарбонатнога с акриловым покрытием материала, не накрывайте фары, когда они включены
Проверка входного сигнала регулятора фар (Европейские, КВ модели)
Примечание: перед началом проверки, проверьте:
- Не перегорел ли предохранитель №24 (7,5 А) в подпанельном ящике предохранителей и реле.
- Не погнуты ли, ослаблены или подвержены коррозией контакты.

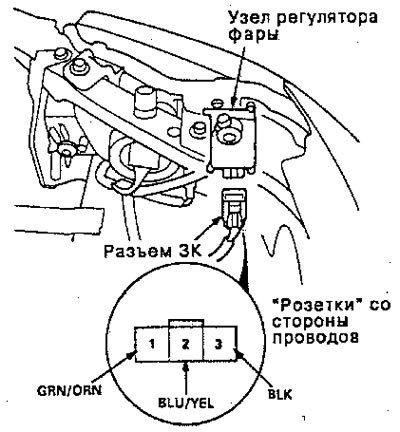

1. Отсоедините разъемы ЗК от каждого блока регулятора фары.
Примечание: при необходимости, снимите фару.
2. Проверьте проводимость между контактом №3 и корпусом. Должна быть проводимость.
Если проводимости нет проверьте :
- Разрыв в проводе BLK.
- Плохое заземление (G551, G552).
- Если проводимость имеется, переходите к п.3.
3. Измерьте напряжение между контактом №1 и корпусом при включенном замке зажигания ON(II). Должно быть напряжение батареи.
- Если напряжения нет, проверьте на разрыв в проводе GRN/ORN.
- Если напряжение батареи имеется, переходите к п.4.
4. Используя омметр, измерьте сопротивление между контактом №2 и корпусом в положении переключателя регулятора фары на "0". Сопротивление должно быть приблизительно 480 Ом.
- Если сопротивление не соответствует спецификации, проверьте:
- Разрыв в проводе BLU/YEL
- Неисправен переключатель регулятора фары.
- Если сопротивление соответствует спецификации, переходите к п. 5.
5. Если все проверки дали положительный результат, но узел регулятора фары не работает, проверьте, может быть узел регулятора фары заморожен, заедает или неправильно установлен. Если механические проверки дали положительный результат, замените узел регулятора фары.
6. После установки, проверьте еще раз систему.
Проверка переключателя регулятора фары

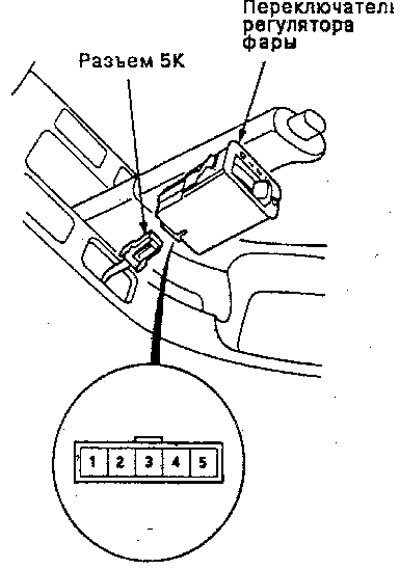

1. Осторожно вытащите переключатель из задней консоли.
2. Отсоедините разъем 5К от переключателя.
3. Измерьте сопротивление между контактами №1 и №3 и затем измерьте сопротивление между контактами №3 и №5 в положениях 0,1,2,3 поворачивая ручку.
Между №1 и №3 примерно 4,7 кОм
Между №3 и №5:
4. Замените переключатель, если сопротивление не соответствует спецификации.
