Основная схема — CRX (модели с впрыском 1985-1987 гг.) Honda Civic III и IV
Главная
Хонда
Цивик
1983-1991, бензин
Электрооборудование
Электрические схемы
0

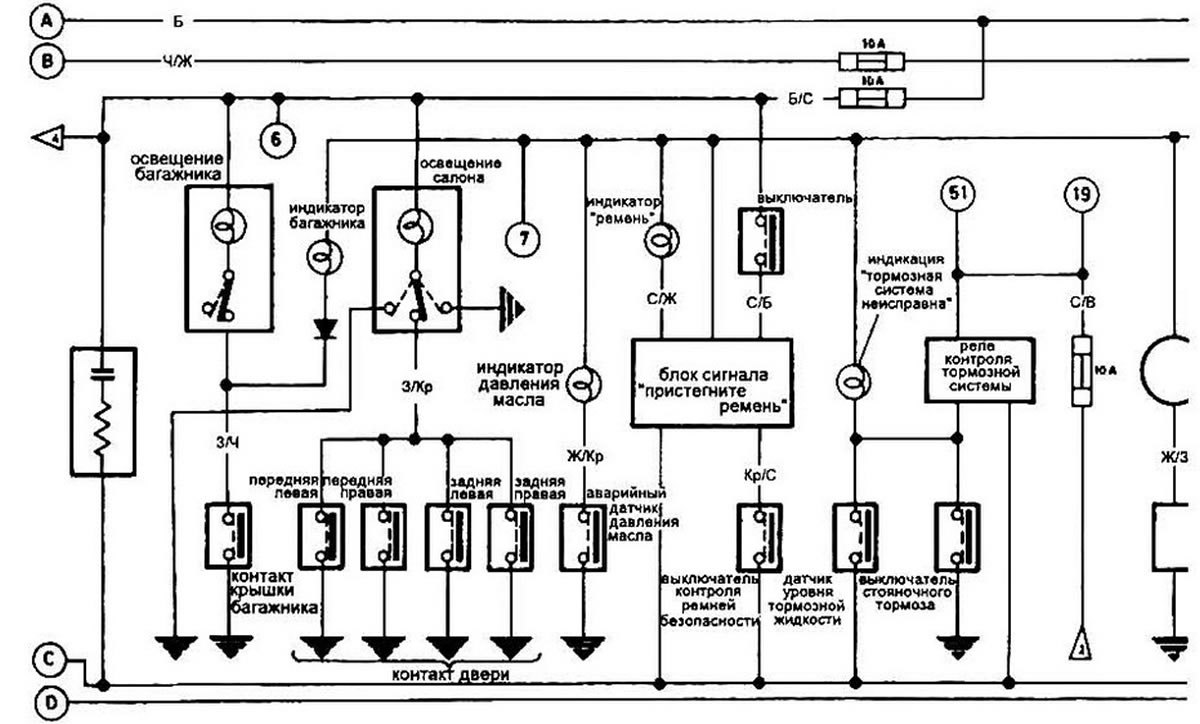

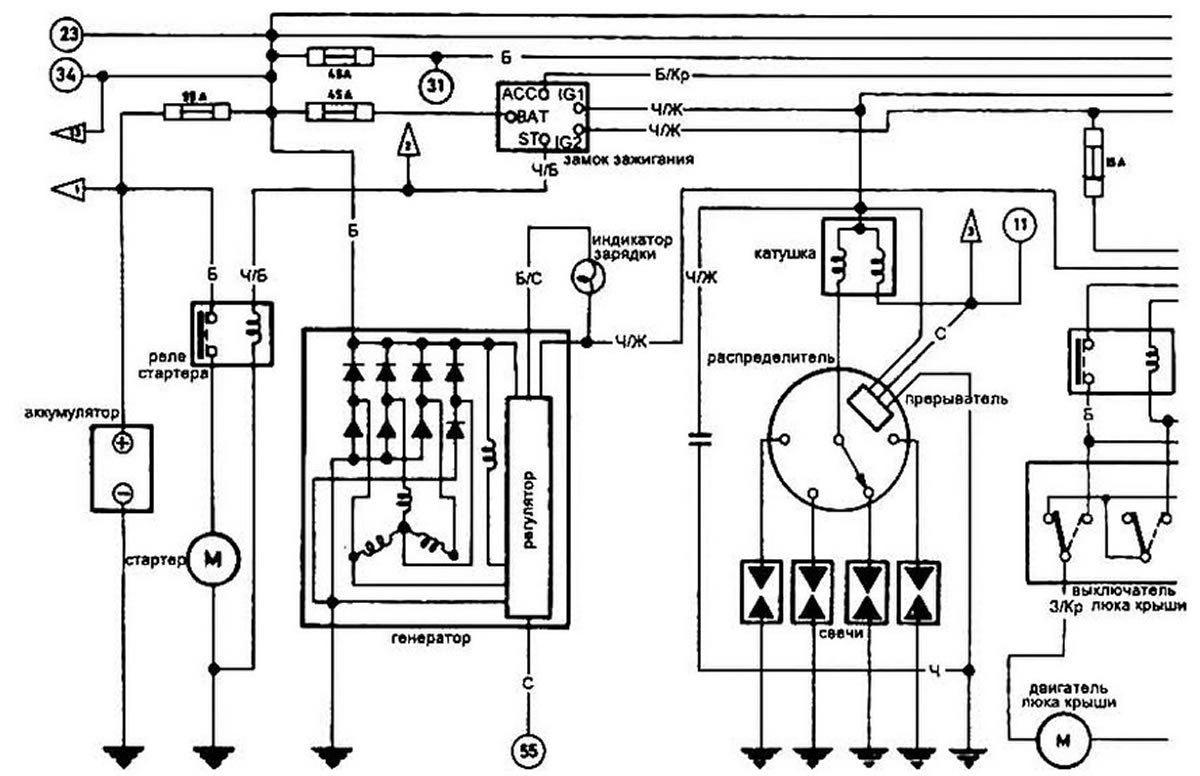

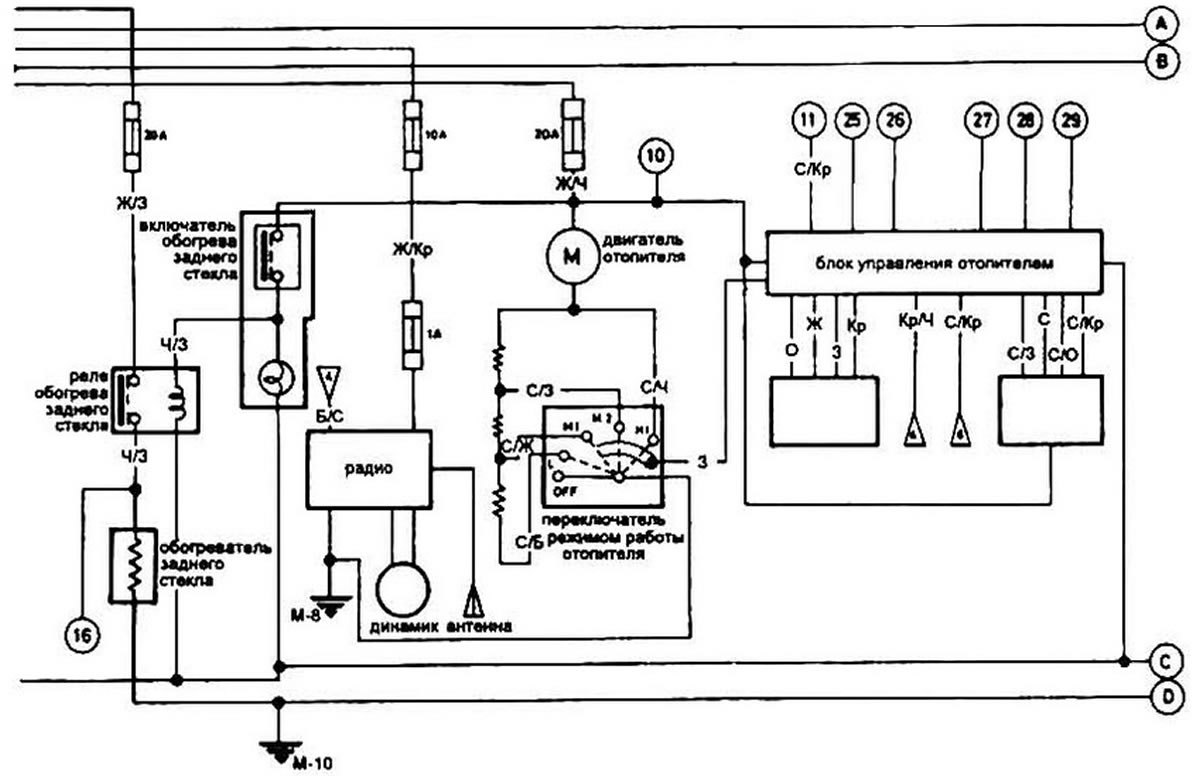

Основная схема — CRX (модели с впрыском 1985-1987 гг.)
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
