Снятие
1. Отсоедините батарею от массы.
2. Слейте охлаждающую жидкость.
3. Снимите воздушный фильтр и воздуховод.
4. Снимите ремни привода.
5. Выполните декомпрессию топливной системы.
6. Обозначьте и отсоедините на головке цилиндров привод дроссельной заслонки, провода, шланги, которые препятствуют снятию головки цилиндров.
7. Отсоедините высоковольтные провода, снимите распределитель зажигания.
8. Установите под двигатель домкрат и немного вывесите двигатель.
9. Снимите крышку головки цилиндров.
10. Снимите ремень распредвала, звездочку распредвала и заднюю крышку ремня.
11. Отсоедините от коллектора переднюю выхлопную трубу.
12. Отверните болты всасывающего коллектора, снимите перепускной шланг системы охлаждения.
13. Снимите распредвалы.
14. Отверните болты головки цилиндров в последовательности, обратной указанной на фото, делая 1/3 оборота за один прием. Снимите головку цилиндров.
Установка
15. Очистите головку и разъемную плоскость блока цилиндров. Очистите масляное сопло и установите в блок цилиндров. Проверьте правильность установки контрольных штифтов.
16. Уложите новую прокладку головки так, чтобы опознавательные метки были обращены вверх.
17. Смажьте отверстия под болты и головки болтов головки.

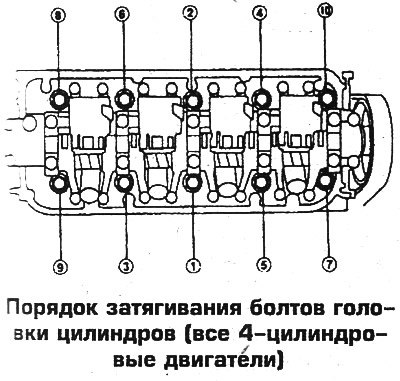

18. Установите головку и затяните болты в следующем порядке.
Подтяните болты с моментом 29 Нм. в указанной последовательности фото).
Подтяните болты с моментом 85 Нм.
19. Установите коллектор и затяните болты с моментом 24 Нм.
20. Установите переднюю выхлопную трубу.
21. Установите распредвалы.
22. Зафиксируйте распредвалы бородком, вставив его в отверстия в распредвалах и в отверстие в держателе первых шеек распредвалов (при этом выставьте распредвалы в положение, соответствующее положению поршня 1-го цилиндра в ВМТ такта сжатия).
23. Установите на распредвалы шпонки и звездочки, затяните болты с моментом 37 Нм.
24. Установите ремень распредвала.
25. Отрегулируйте зазоры в клапанах, установите крышку головки цилиндров.
26. Установите остальные снятые детали, присоедините тяги, провода и шланги, выполните необходимые регулировки.
