Топливный насос — проверка (Honda CR-V 1 «RD1»)

Оглавление: Проверка цепи топливного насоса ↓ Проверка давления топлива ↓

Проверка цепи топливного насоса

Об исправности цепи насоса свидетельствует характерный звук работающего электродвигателя после включения зажигания. Насос включается от главного реле системы впрыска. По истечении 2 сек после включения зажигания реле запитывается через процессорный блок двигателя. Поэтому, если имеются подозрения на неудовлетворительную работу насоса, то причинами могут быть неисправность замка зажигания, процессорного блока и состояние проводки. Для поверки соединения насоса с реле выполните следующее.

1. Выключите зажигание и отсоедините разъем насоса на топливном баке. Для этого на моделях CR-V и Odyssey V6 снимите напольную панель, на 4-цилиндровых Odyssey поднимите автомобиль и снимите крышку, закрывающую шланги бака.

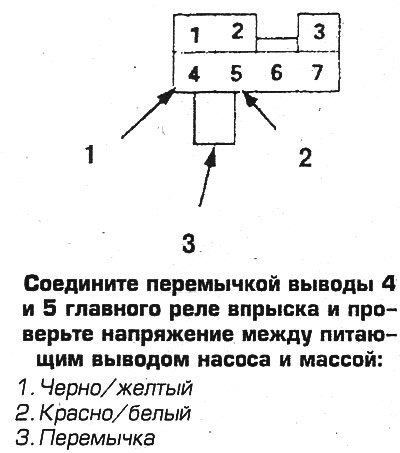

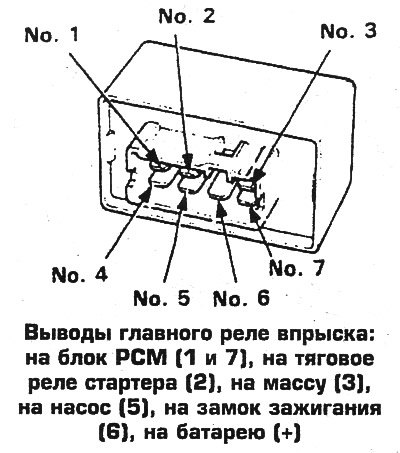

2. Соедините перемычкой выводы 4 и 5 главного реле впрыска и проверьте напряжение между следующими выводами насоса и массой, которое при включенном зажигании должно быть равно напряжению батареи:

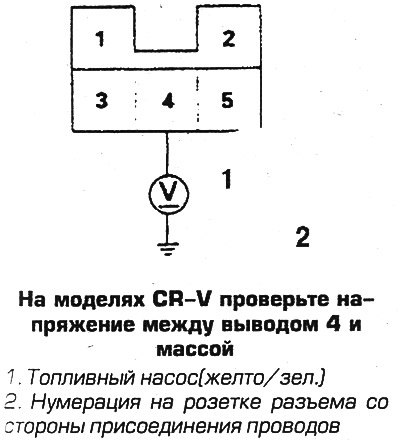

на моделях CR-V выводом 4 и массой,

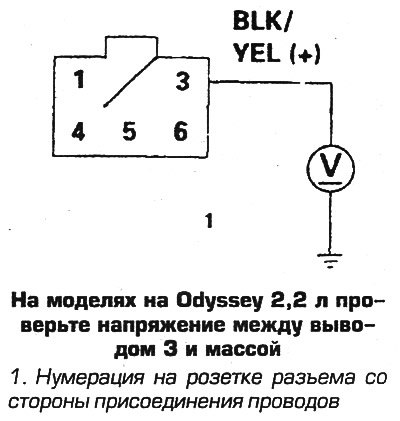

на Odyssey 2,2 л - выводом 3 и массой,

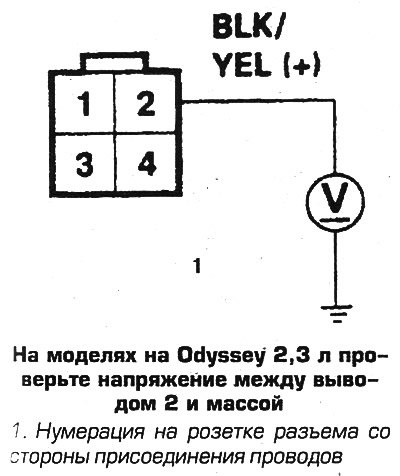

на Odyssey 2,3 л - выводом 2 и массой,

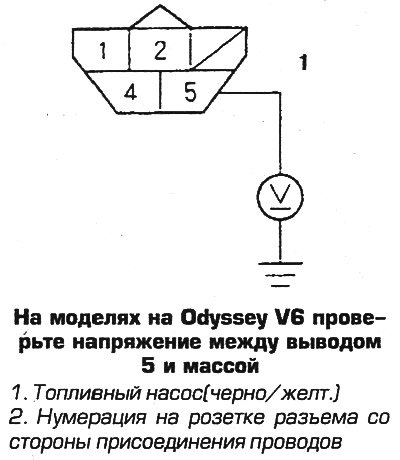

на 6-цилиндровых Odyssey - выводом 5 и массой.

3. Если напряжение есть, то проверьте соединение насоса с массой, в противном случае проверьте состояние проводов и давление топлива.

Проверка давления топлива

1. Выполните декомпрессию топливной системы.

2. Присоедините манометр через тройник, предварительно разобрав соединение:

на моделях CR-V - на выпускном штуцере топливного фильтра,
на моделях на Odyssey 2,2 л - на штуцере распределителя топлива,
на моделях на Odyssey 2,3 л - на выпускном штуцере топливного фильтра,
на моделях на Odyssey V6 - между демпфером пульсаций и распределителем топлива.

3. Запустите двигатель (предварительно несколько раз включив и выключив зажигание) и проверьте давление, которое должно быть:

2.6-3,1 кГс/кв.см на двигателях В20В4 (модели CR-V),
2.7-3,2 кГс/кв.см на двигателях B20Z2 (модели CR-V),
2,6-3,1 кГс/кв.см на модели Odyssey 2,2 л,
3,2-3,7 кГс/кв.см на модели Odyssey 2,3 л,
2.8-3,3 кГс/кв.см на модели Odyssey V6.

4. Если давление выше нормы, то поверьте чистоту обратного бензопровода.

5. Если давление ниже нормы, то проверьте состояние регулятора давления, чистоту фильтра и бензопроводов. Если эти приборы исправны, а бензопроводы не засорены, то замените топливный насос.

6. При сборке системы замените прокладки штуцеров.
