Снятие
1. Отсоедините батарею от массы.
2. На части автомобилей снимите датчик ВМТ, смонтированный на корпусе насоса.
3. Снимите с носка коленвала звездочку привода зубчатого ремня распредвала.

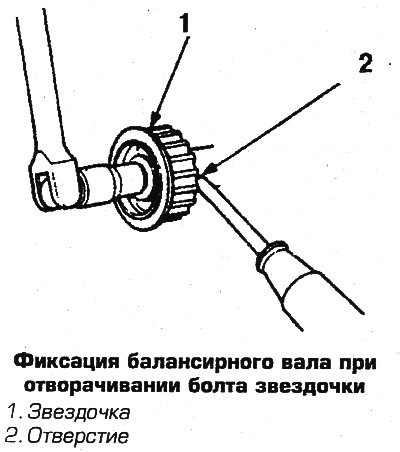

4. Зафиксируйте балансирный вал, вставив прочную отвертку в отверстие за звездочкой этого вала, отверните болт и снимите звездочку.

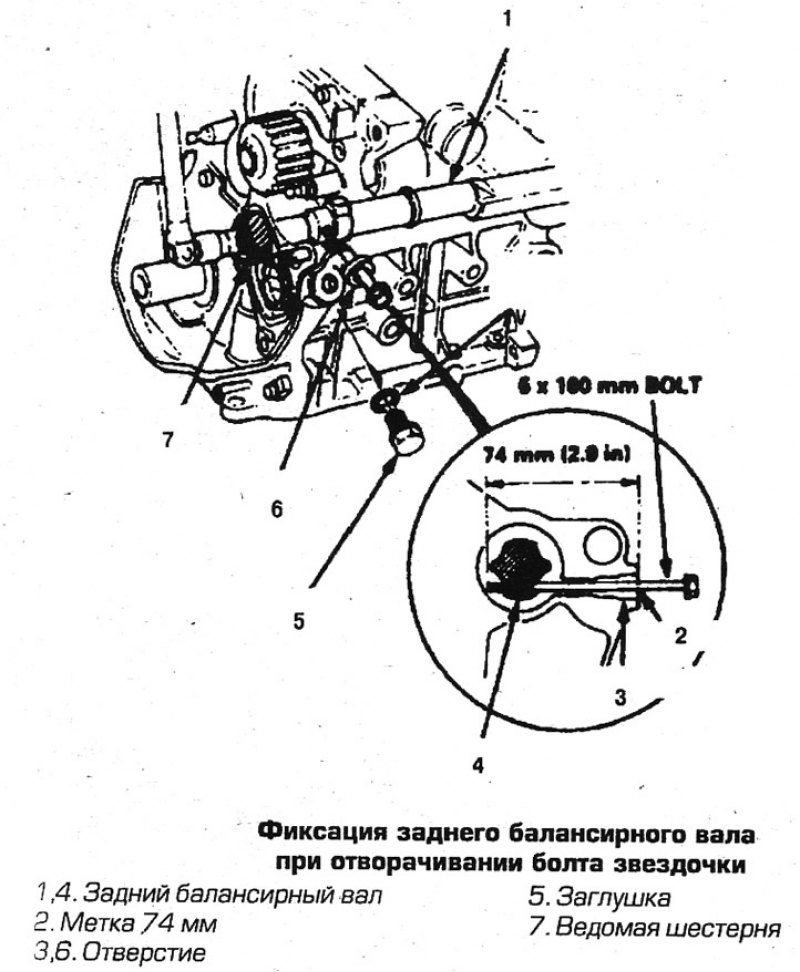

5. Выверните заглушку М12 с правой стороны блока цилиндров под насосом охлаждающей жидкости, которая закрывает отверстие для фиксации заднего балансирного вала. Проверните балансирный вал так, чтобы в отверстие можно было вставить инструмент (отвертку или бородок) на глубину 74 мм.
6. Снимите корпус ведущей шестерни балансирного вала, достаньте направляющие штифты.
7. Отверните болт и снимите ведущую шестерню балансирного вала. Удалите инструмент для фиксации вала.
8. Снимите масляный поддон и маслоприемник.
9. Отверните болты и снимите масляный насос. Достаньте из блока цилиндров направляющие штифты. Очистите насос и разъемную плоскость блока цилиндров.
Установка
10. Запрессуйте оправкой новые сальники коленвала и балансирного вала в корпус насоса.
11. Установите в блок цилиндров новые штифты и новое уплотнительное кольцо.

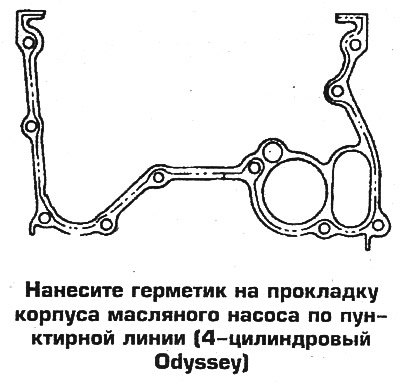

12. Нанесите на разъемную плоскость насоса (посередине фланцевой части) тонкий валик герметика, смажьте герметиком отверстия под болты (во избежание течи масло в двигатель заливать не ранее 30 мин поле установки насоса).
13. Установите насос и затяните болты с моментом 12 Нм.

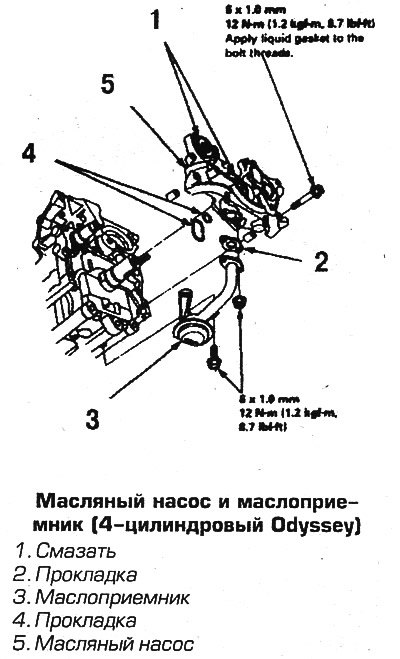

14. Установите маслоприемник, затяните болты с моментом 12 Нм.
15. Установите масляный поддон.
16. Зафиксируйте передний балансирный вал, оденьте звездочку и затяните болт с моментом 29 Нм.
17. Зафиксируйте задний балансирный вал, оденьте звездочку и затяните болт с моментом 25 Нм.
18. Смажьте трущиеся поверхности шестерен балансирного вала молибденовой смазкой.
19. Совместите канавку на кромке балансирного вала с указателем на корпусе шестерен.
20. Установите корпус шестерен, заменив прокладку. Заверните болты и гайку. Зафиксируйте задний балансирный вал шпилькой длиной 100 мм и диаметром 6.0 мм и затяните болты с моментом 25 Нм.
21. Убедитесь в том, что указатель на звездочке балансирного вала с указателем на корпусе масляного насоса.
22. Удалите шпильку и заверните резьбовую заглушку с новым уплотнителем. Затяните заглушку с моментом 29 Нм.
23. Установите ремень распредвала и натяжители.
