Общая информация
Система VTEC разработана специалистами компании Honda с целью обеспечения возможности динамического управления установкой фаз газораспределения и степенью открывания клапанов. Оборудованные данной системой двигатели маркируются надписью VTEC, отформованной на крышке головки цилиндров. Все двигатели V6, применяемые для комплектации рассматриваемых моделей автомобилей оборудованы системой VTEC.
Отличие оборудованных системой VTEC двигателей от базовой версии состоит исключительно в принципе управления фазами газораспределения и особенностях устройства клапанного механизма.
Бортовой процессор системы управления двигателем оборудованных VTEC моделей способен корректировать моменты срабатывания и степень открывания впускных клапанов за счет использования кулачков распределительного вала различной величины и формы. В зависимости от поступающих от информационного датчика данных, процессор, либо включает, либо отключает систему.
Порядок функционирования системы VTEC определяется следующими исходными параметрами:
- a) Частота вращения двигателя (об/мин);
- b) Скорость движения автомобиля (мили/ч);
- c) Выходной сигнал датчика положения дроссельной заслонки (TPS);
- d) Текущая нагрузка на двигатель, определяемая по показаниям датчика абсолютного давления во впускном трубопроводе (МАР);
- e) Температура охлаждающей жидкости.
Распределительный вал оборудован тремя кулачками привода каждого из впускных клапанов двигателя, отличающихся друг от друга формой профиля и высотой подъема, которыми определяются продолжительность и величина открывания соответствующих клапанов.
При малых оборотах двигателя вторичные впускные клапаны срабатывают от собственных кулачков распределительного вала, имеющих очень малый подъем и остроконечную форму (т.е. клапаны, в сравнении с первичными, приоткрываются лишь слегка и очень ненадолго), удерживая распыленное топливо от консолидации внутри головки цилиндров. При этом развивается хороший нижний крутящий момент с высокой быстротой реагирования, что определяет отличные тяговые характеристики и высокую приемистость автомобиля. Первичные кулачки при этом функционируют в нормальном режиме, создавая завихрения горючей смеси в камерах сгорания.
Если возникает необходимость в повышении отдачи двигателя, вторичные коромысла блокируются через промежуточные с первичными специальными синхронизирующими поршнями. Синхронизирующие поршни имеют гидравлический привод с электронным управлением. При блокировке коромысел оба впускных клапана начинают открываться в одинаковом режиме, а степень и продолжительность их открывания определяются формой кулачка промежуточного коромысла и имеют повышенное значение.
Внимание! Вторичные коромысла перестают контактировать со своими собственными кулачками вплоть до того момента, как система не будет отключена. При этом оба клапана открываются на полную высоту и с максимальной длительностью, обеспечивая повышение оборотов и отдачи двигателя.
Проверка состояния компонентов
Внимание! Проверка некоторых из компонентов VTEC требует снятия сборки коромысел (см. Раздел Снятие, проверка состояния и установка сборки коромысел).
Электромагнитный клапан управления блокировкой VTEC
Внимание! Отказ функционирования электромагнитного клапана VTEC приводит к записи в память блока самодиагностики кода неисправности и к срабатыванию контрольной лампы "Проверьте двигатель" (см. Главу Управление двигателем).
Наиболее частой причиной нарушения функционирования VTEC является неисправность электромагнитного клапана или его фильтра. Регулярное выполнение смены двигательного масла и фильтра позволят избежать досадных отказов.

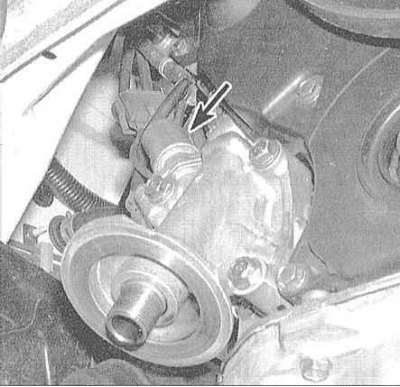

1. Электромагнитный клапан управления блокировкой VTEC расположен сверху на кожухе масляного фильтра (сзади на правой стенке силового агрегата) и лучше всего просматривается через арку правого переднего колеса.
2. Рассоедините разъем электропроводки электромагнитного клапана VTEC. Измерьте сопротивление между клеммой разъема и массой. Номинальное значение составляет 14÷30 Ом, в противном случае электромагнитный клапан VTEC подлежит замене.

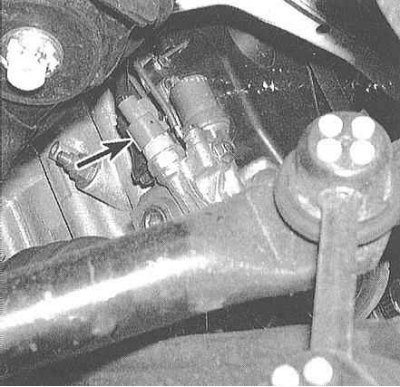

3. При выключенном зажигании отсоедините разъем жгута электропроводки от датчика-выключателя давления VTEC и проверьте наличие проводимости между двумя клеммами датчика-выключателя на электромагнитном клапане VTEC. Проводимость должна иметь место, в противном случае замените датчик-выключатель.
4. Включите зажигание и измерьте напряжение между клеммой сине-черного провода датчика-выключателя давления и массой. Требуемое значение составляет около 12 В, в противном случае следует проверить провод на участке между разъемом и РСМ на наличие обрывов или замыкания на массу.
5. Выключите зажигание и удостоверьтесь в наличии проводимости между клеммой коричнево-черного провода разъема датчика-выключателя давления масла и массой если проводимость отсутствует, проверьте коричнево-черный провод на обрыв на участке между разъемом и точкой заземления.

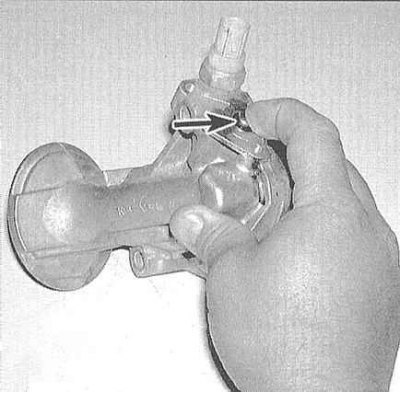

6. Снимите электромагнитный клапан и вручную проверьте свободу перемещения его плунжера. При установке клапана на место не забудьте заменить уплотнительную прокладку.

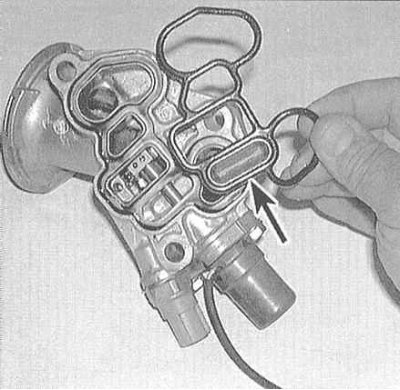

7. Снимите с блока двигателя кожух переходной насадки масляного фильтра. Проверьте проходимость фильтрующего элемента и состояние уплотнительной прокладки.
Примечание. Нарушение проходимости сетчатого фильтра является наиболее вероятной причиной отказов функционирования системы VTEC.
Коромысла
1. Приведите поршень первого цилиндра в положение ВМТ конца такта сжатия (см. Раздел Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ)). Снимите крышку головки цилиндров (см. Раздел Снятие и установка крышек головок цилиндров).

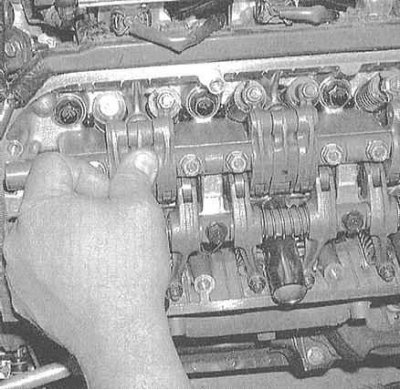

2. Надавите пальцем на промежуточное коромысло комплекта впускных клапанов первого цилиндра, - оно должно двигаться независимо от первичного и вторичного коромысел сборки (см. сопроводительную иллюстрацию). Действуя в том же порядке, проверьте исправность функционирования коромысел впускных клапанов оставшихся цилиндров (соответствующие поршни переводятся в положения ВМТ).
Корректоры клапанных зазоров
1. Сборки четырех корректоров посажены в специальные карманы в каждой из головок цилиндров двигателя. Сборки коромысел должны быть сняты с целью обеспечения доступа к корректорам (см. Раздел Снятие, проверка состояния и установка сборки коромысел).

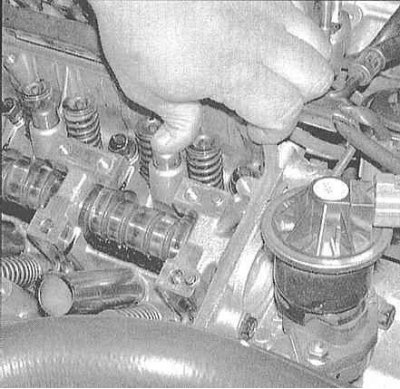

2. Проверьте исправность функционирования корректоров путем отжимания плунжеров пальцем. Плунжер должен трогаться с легким сопротивлением, постепенно увеличивая его по мере заглубления, в противном случае замените дефектную сборку.
Синхронизирующие сборки
1. После снятия и демонтажа сборок коромысел (см. Раздел Снятие, проверка состояния и установка сборки коромысел), извлеките также компоненты синхронизирующих узлов. Демонтируйте сборки на составные части.
Компоненты синхронизирующих сборок VTEC:
- a) Коромысло привода первичного клапана (первичное коромысло);
- b) Коромысло привода вторичного клапана (вторичное коромысло);
- c) Промежуточное коромысло;
- d) Синхронизирующий поршень А;
- e) Синхронизирующий поршень В;
- f) Распределительный поршень.
2. Проверьте состояние распределительной пружины. Удостоверьтесь, что она не лопнула и не просела. В случае необходимости произведите замену.

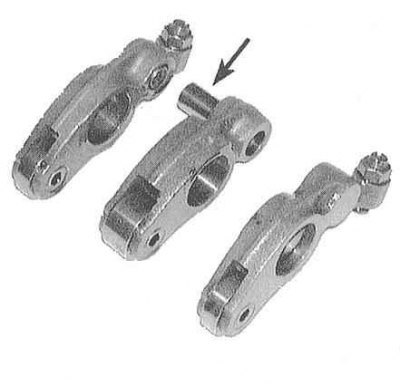

3. Проверьте все прочие компоненты (коромысла и синхронизирующие поршни) на наличие признаков износа, потертостей, задиров, следов перегрева и прочих дефектов. Вручную проверьте свободу перемещения поршней. Замените дефектные детали.
4. Сборка производится в порядке, обратном порядку демонтажа компонентов.
Примечание. Соберите вместе компоненты сборок каждого из цилиндров, скрепите их резиновым бандажом, и лишь после этого устанавливайте на ось (см. Раздел Снятие, проверка состояния и установка сборки коромысел).
