- повышенный (по сравнению с привычным) шум при включении сцепления;
- рывки при работе сцепления;
- неполное включение сцепления (сцепление «буксует»);
- неполное выключение сцепления (сцепление «ведет»).
Примечание. При выходе из строя сцепления рекомендуем заменять одновременно все его элементы (ведомый и ведущий диски, а также подшипник выключения сцепления), так как работа по замене сцепления трудоемкая, а у неповрежденных элементов сцепления ресурс уже снижен и, если их установить вновь, может потребоваться повторная замена сцепления после сравнительно небольшого пробега.
Вам потребуются: ключ «на 10» (удобнее торцовая головка), монтажная лопатка…

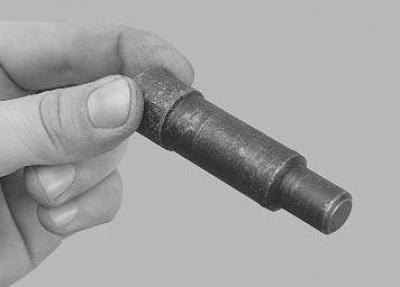

…оправка для центрирования ведомого диска (можно изготовить из первичного вала коробки передач, удалив шестерни).
Можно воспользоваться имеющейся в продаже оправкой для переднеприводных автомобилей ВАЗ.
1. Снимите коробку передач (см. «Снятие и установка коробки передач»).

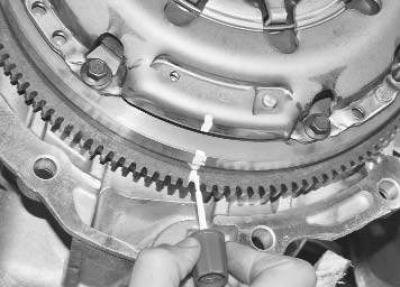

2. Если будете устанавливать прежний нажимной диск, пометьте любым способом (например, краской) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки).

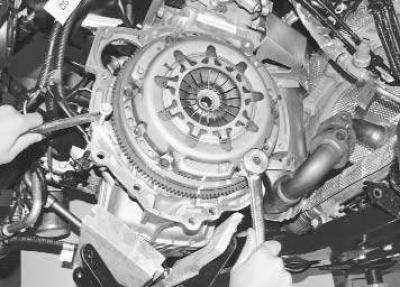

3. Удерживая маховик монтажной лопаткой (или большой отверткой) от проворачивания, выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику. Затяжку болтов ослабляйте равномерно: каждый болт по два оборота ключа, переходя от болта к болту по диаметру.

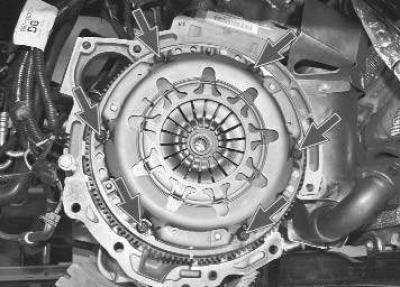

Примечание. Так расположены болты крепления кожуха сцепления к маховику двигателя.

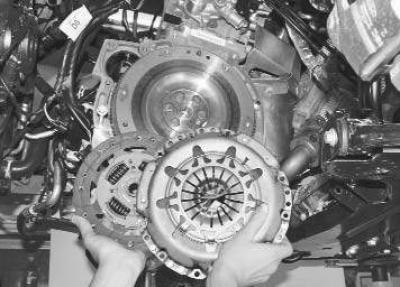

4. Снимите нажимной и ведомый диски сцепления с маховика, придерживая ведомый диск.

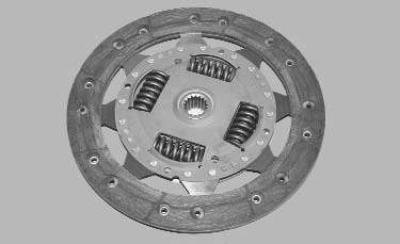

5. Осмотрите ведомый диск сцепления. Трещины на деталях ведомого диска не допускаются.

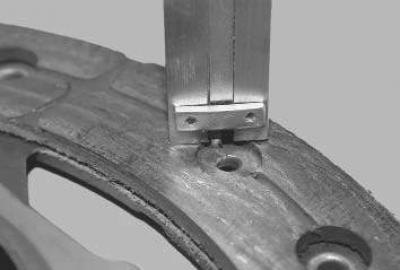

6. Проверьте степень износа фрикционных накладок. Если головки заклепок утоплены менее чем на 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск необходимо заменить.
Примечание. Если накладки ведомого диска замаслены, проверьте состояние сальника первичного вала коробки передач. Возможно, требуется его замена.

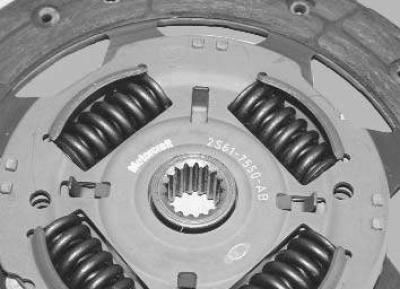

7. Проверьте надежность фиксации в гнездах ступицы ведомого диска демпферных пружин, пытаясь переместить их в гнездах ступицы рукой. Если пружины легко перемещаются в гнездах или сломаны, замените диск.
8. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если биение превышает 0,5 мм, замените диск.

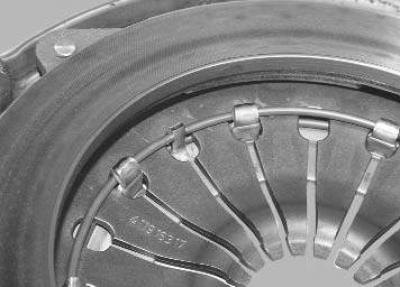

9. Осмотрите рабочие поверхности трения маховика и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы.
10. При ослаблении заклепочных соединений деталей кожуха и нажимного диска замените нажимной диск в сборе.

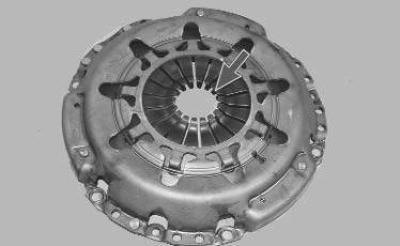

11. Внешним осмотром оцените состояние диафрагменной пружины нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе.

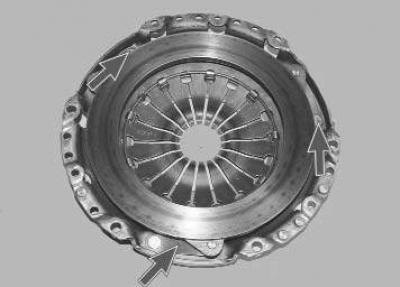

12. Осмотрите соединительные звенья кожуха и диска. Если звенья деформированы или сломаны, замените нажимной диск в сборе.

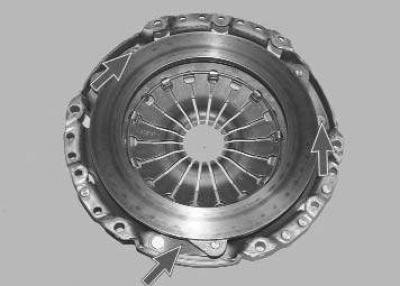

13. Внешним осмотром оцените состояние опорных колец нажимной пружины с внешней и внутренней стороны пружины. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.
14. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.
15. Нанесите на шлицы ступицы ведомого диска тугоплавкую консистентную смазку.

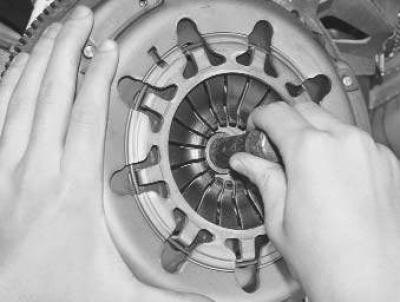

16. При монтаже сцепления сначала установите с помощью оправки ведомый диск, а затем на три центрирующих штифта кожух нажимного диска и вверните болты крепления кожуха к маховику.
Примечание. Обратите внимание на то, что при установке ведомого диска в кожух нажимного диска выступающая часть ступицы должна быть направлена в сторону нажимной пружины.
Материал скопирован с онлайн-ресурса [Autoinstruction]
17. Вворачивайте болты равномерно, по одному обороту ключа каждый, поочередно переходя от болта к болту по диаметру. Момент затяжки болтов указан в приложении 1.
18. Снимите оправку и установите коробку передач.
19. Проверьте работу сцепления (см. «Проверка хода педали привода выключения сцепления»).
