Автомобили Ford Fusion выпускают в трех вариантах комплектации:
- базовая комплектация Core — передние подушки безопасности для водителя и пассажира, боковые подушки безопасности, антиблокировочная система тормозов (ABS) с электронной системой распределения тормозных усилий (EBD), передние противотуманные фары, иммобилизатор (пассивная противоугонная система PATS), регулировка водительского сиденья по высоте, регулируемая по углу наклона рулевая колонка, гидравлический усилитель рулевого управления, окрашенные в цвет кузова бамперы, черные защитные вставки и боковые молдинги, задние сиденья со складными спинками и подушками, наружные зеркала заднего вида с ручной регулировкой из салона, освещение багажного отделения, тахометр, 15-дюймовые стальные колеса, радиоподготовка;
- комплектация Trend (дополнение к Core) – передние электрические стеклоподъемники, центральный замок с дистанционным управлением, наружные зеркала заднего вида с электроприводом и электрообогревом, окрашенные в цвет кузова, аудиосистема с радиоприемником и проигрывателем компакт-дисков, отделка кожей рулевого колеса, функция плавного выключения освещения салона, возможность складывания спинки переднего пассажирского сиденья, дистанционное отпирание замка двери задка из салона, внутренние рукоятки дверных замков с матовой алюминиевой отделкой;
- комплектация Elegance (дополнение к Trend) – кондиционер, дистанционное управление аудиосистемой с пульта управления под рулевым колесом, лампы индивидуального освещения для водителя и переднего пассажира, отделанная кожей рукоятка рычага переключения передач, рамка чехла рычага переключения передач из полированного алюминия, хромированная окантовка решетки радиатора, наружные ручки дверей в цвет кузова, матовая серебристая отделка рулевого колеса, подлокотник.
В данной книге описан автомобиль в комплектации Trend.
Автомобили Ford Fusion оснащают расположенными поперек моторного отсека четырехцилиндровыми 16-клапанными бензиновыми двигателями (1.2, 1.4, 1.6 Duratec) или дизельными двигателями (1.4, 1.6 Duratorq).
Для выполнения экологических норм по токсичности Евро-4 система выпуска отработавших газов оснащена катколлектором (каталитическим нейтрализатором, конструктивно выполненным в одном блоке с выпускным коллектором). Дополнительно для снижения токсичности отработавших газов двигатель оборудован системой их рециркуляции.
(Смотрите полную версию на сайте www.Autoinstruction.ru)
Кузов типа пятидверный универсал, несущий, цельнометаллический, сварной конструкции с навесными передними крыльями, капотом и дверьми. Ветровое, задние боковые и стекло двери задка вклеенные. Сиденья водителя и переднего пассажира регулируются в продольном направлении и по углу наклона спинки и оснащены подголовниками. Дополнительно водительское сиденье снабжено регулировкой высоты подушки. Спинка заднего сиденья может быть откинута вперед по частям в пропорции 3:2.
Трансмиссия выполнена по переднеприводной схеме с приводами, оснащенными шарнирами равных угловых скоростей. В стандартной комплектации автомобили оснащают механической пятиступенчатой коробкой передач Durashift или усовершенствованной механической пятиступенчатой роботизированной коробкой передач Durashift EST с режимом последовательного ручного переключения, не требующей нажатия педали сцепления, в составе с бензиновым двигателем рабочим объемом 1,4 л либо четырехступенчатой автоматической коробкой передач для двигателей объемом 1,6 л.
Передняя подвеска типа Макферсон, независимая, пружинная, со стабилизатором поперечной устойчивости, с гидравлическими амортизаторными стойками. Задняя подвеска полузависимая, пружинная, с гидравлическими амортизаторами.
Тормозные механизмы передних колес дисковые, с плавающей скобой, задних — барабанные, с устройством автоматической регулировки зазоров между тормозными колодками и барабанами. Тормозная система оснащена вакуумным усилителем и антиблокировочной системой тормозов (ABS) с электронной системой распределения тормозных усилий (EBD).
Рулевое управление травмобезопасное, с рулевым механизмом типа шестерня–рейка и гидравлическим усилителем. В ступице рулевого колеса и в правой части панели приборов над вещевым ящиком установлены фронтальные подушки безопасности, в спинках передних сидений установлены боковые подушки безопасности. Дополнительно устанавливают шторки безопасности над боковыми окнами в панелях обивки. О наличии подушек безопасности в автомобиле информирует надпись в местах их установки (AIRBAG).
Часть выпускаемых автомобилей оборудована электрическими стеклоподъемниками передних дверей.
Автомобили оснащены инерционными ремнями безопасности для водителя и всех пассажиров. Дополнительно ремни безопасности водителя и переднего пассажира оснащают преднатяжителями ремней.
Рис. 1.1. Габаритные размеры (мм) автомобиля
Габаритные размеры автомобиля показаны на рис. 1.1, технические характеристики приведены в табл. 1.1 и 1.2. Элементы автомобиля, расположенные в подкапотном пространстве, и основные агрегаты показаны на рис. 1.2,1.3,1.4.
Рис. 1.2. Подкапотное пространство автомобиля с двигателем 1.6 Duratec (вид сверху): 1 – бачок системы гидроусилителя рулевого управления; 2 – расширительный бачок системы охлаждения двигателя; 3 – верхние опоры стоек передней подвески; 4 – верхняя крышка привода газораспределительного механизма; 5 – пробка маслоналивной горловины; 6 – воздушный фильтр; 7 – монтажный блок реле, предохранителей и плавких вставок; 8 – бачок главных цилиндров тормоза и сцепления; 9 – бачок омывателя ветрового стекла; 10 – аккумуляторная батарея; 11 – электронный блок управления двигателем; 12 – предохранительный крючок замка капота; 13 – впускная труба; 14 – дроссельный узел; 15 – указатель уровня масла в картере двигателя (маслоизмерительный щуп); 16 – генератор; 17 – правая опора подвески силового агрегата

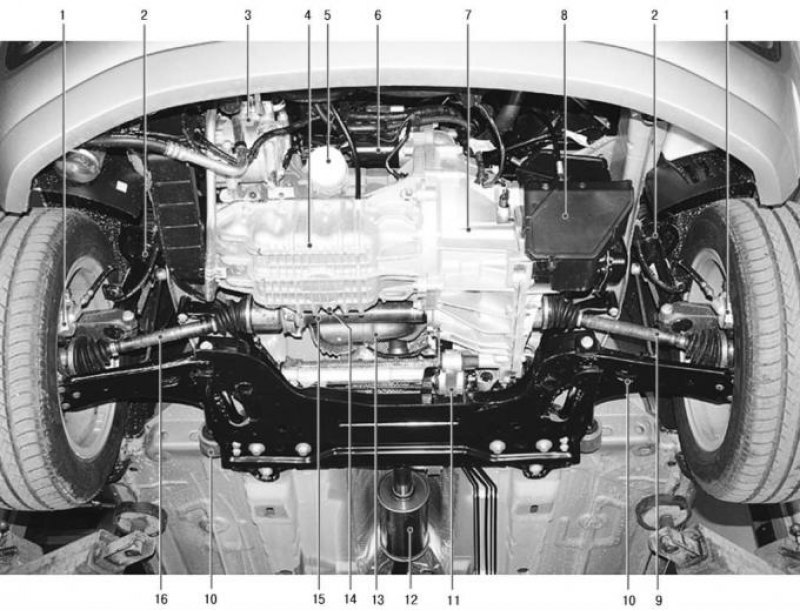

Рис. 1.3. Подкапотное пространство автомобиля с двигателем 1.6 Duratec и основные агрегаты автомобиля (вид снизу, защита двигателя снята): 1 – тормозной механизм переднего колеса; 2 – стойка передней подвески; 3 – компрессор кондиционера; 4 – двигатель; 5 – масляный фильтр; 6 – стартер; 7 – коробка передач; 8 – механизм переключения передач; 9 – привод левого переднего колеса; 10 – рычаг передней подвески; 11 – задняя опора силового агрегата; 12 – дополнительный глушитель; 13 – каталитический нейтрализатор отработавших газов; 14 – промежуточный вал; 15 – пробка отверстия для слива масла; 16 – привод правого переднего колеса
Рис. 1.4. Основные агрегаты автомобиля (вид снизу сзади): 1 – амортизаторы; 2 – шланг вентиляции топливного бака; 3 – наливная труба топливного бака; 4 – пружины задней подвески; 5 – термоэкран глушителя; 6 – глушитель; 7 – тормозные механизмы задних колес; 8 – топливный фильтр; 9 – топливный бак; 10 – балка задней подвески

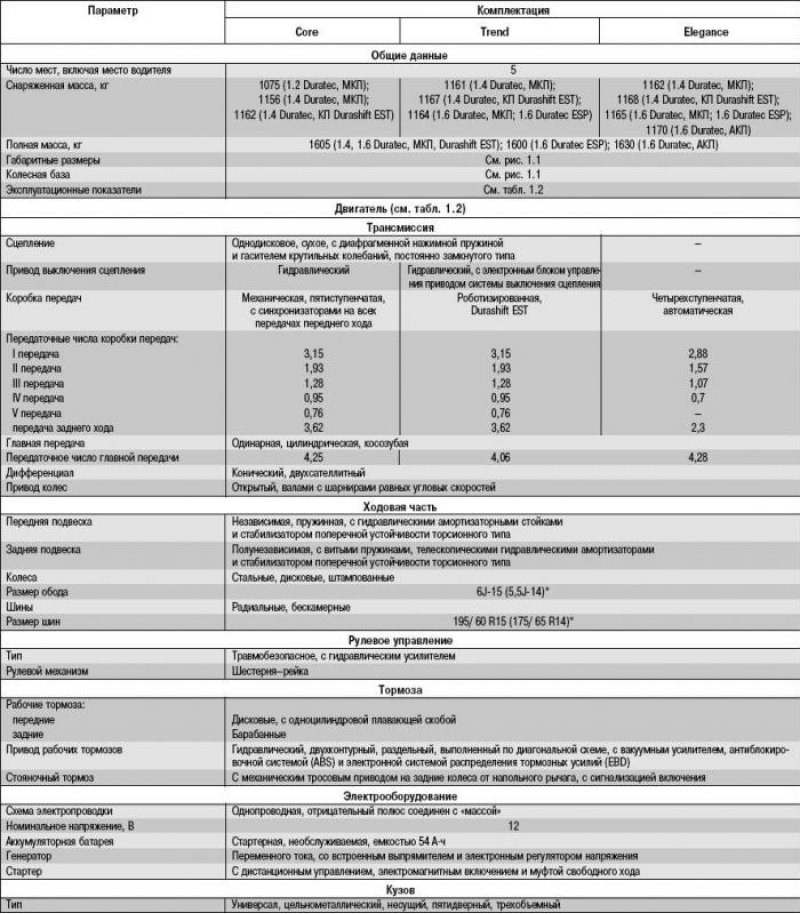

Таблица 1.2. Технические характеристики автомобилей
* Полноразмерное запасное колесо.

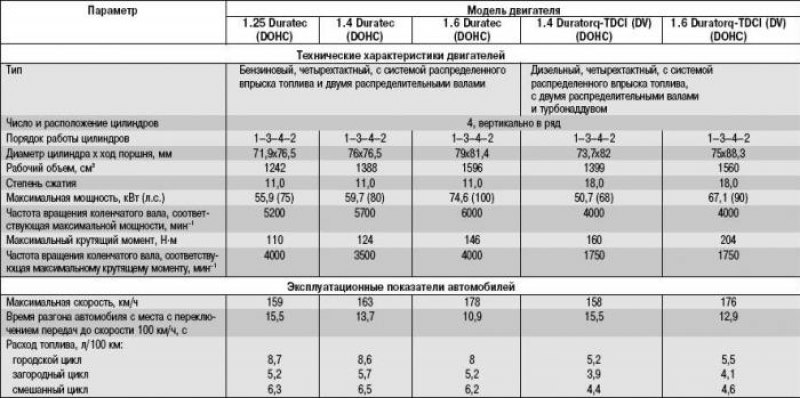

Таблица 1.2. Технические характеристики двигателей и эксплуатационные показатели автомобилей в зависимости от типа применяемого двигателя
