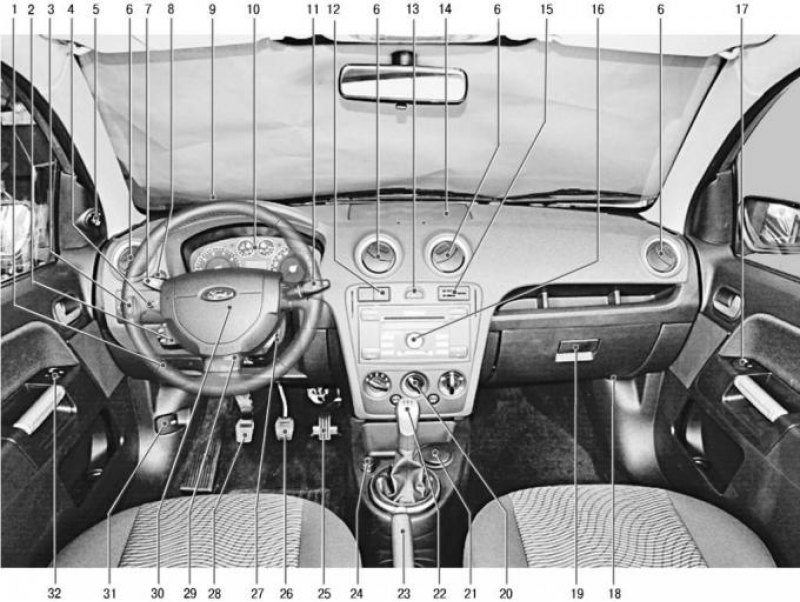

Рис. 1.6. Панель приборов и органы управления

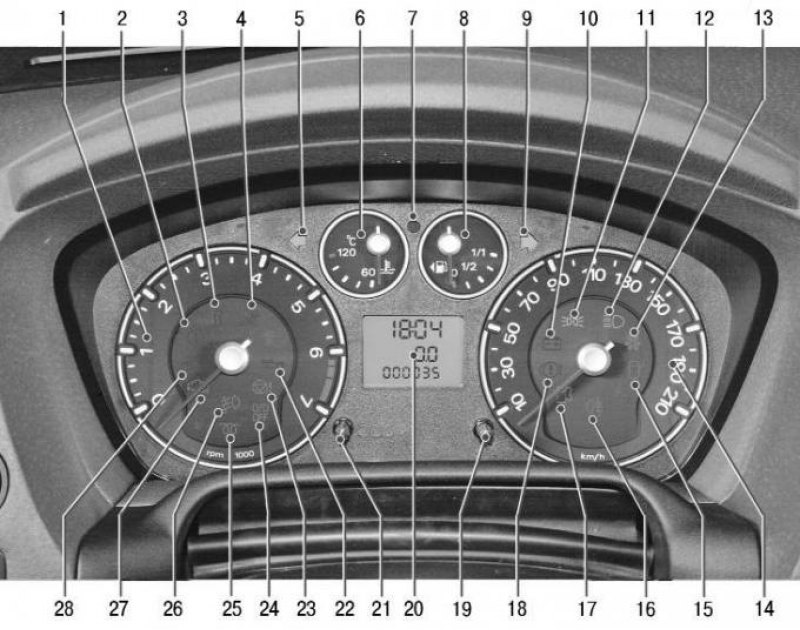

Рис. 1.7. Комбинация приборов

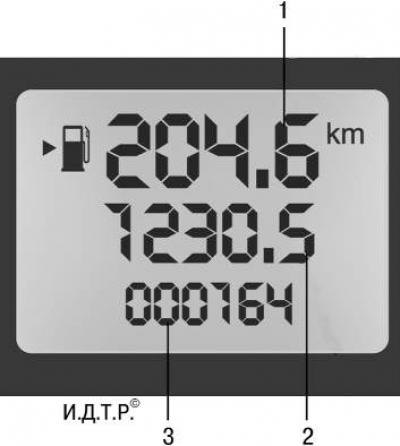

Рис. 1.9. Индикаторы маршрутного компьютера типа 1: 1 – запас хода по топливу или показания часов (по выбору); 2 – счетчик суточного пробега; 3 – одометр
На автомобиль устанавливают два типа маршрутных компьютеров. У маршрутного компьютера типа 1 (рис. 1.9) управление осуществляется кнопками 19 и 21 (см. рис. 1.7), а у маршрутного компьютера типа 2 (рис. 1.10) – кнопкой INFO на рычаге 7 (см. рис. 1.6) переключателей указателя поворота и света фар.

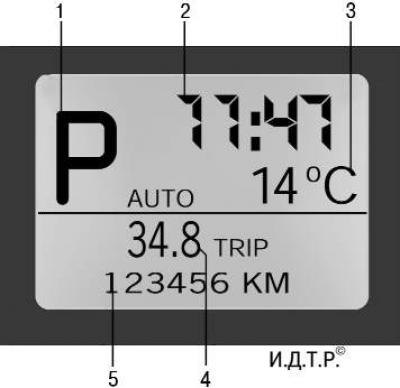

Рис. 1.10. Индикаторы маршрутного компьютера типа 2: 1 – выбранная в дынный момент передача; 2 – часы; 3 – температура воздуха окружающей среды; 4 – суточный пробег; 5 – общий пробег
Для переключения режимов работы маршрутного компьютера типа 1 нажимайте кнопку 19 (см. рис. 1.7), для обнуления показаний — кнопку 21.
Для выбора нужного режима маршрутного компьютера типа 2 нажимайте кнопку INFO, для прокрутки меню нажимайте кнопку INFO кратковременно.
Информация представлена на сайте [autoinstruction.ru]
В нижней строке по выбору отображаются параметры, приведенные в табл. 1.5. Для переключения между режимами индикации и управления функциями используют кнопку INFO.

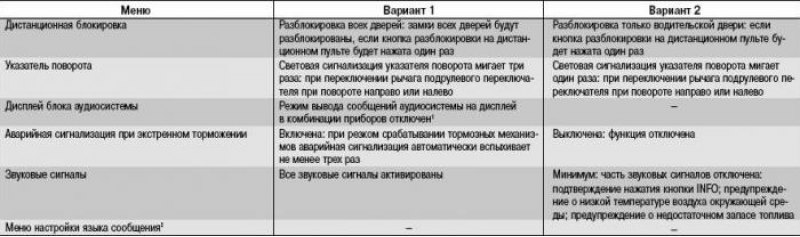

Таблица 1.5. Варианты настроек меню маршрутного компьютера
1. Информационное сообщение выводится на жидкокристаллический дисплей блока аудиосистемы и дисплей в комбинации приборов.
2. Для входа в меню настроек нажмите и удерживайте кнопку INFO, а для прокрутки меню нажимайте кнопку INFO кратковременно.
