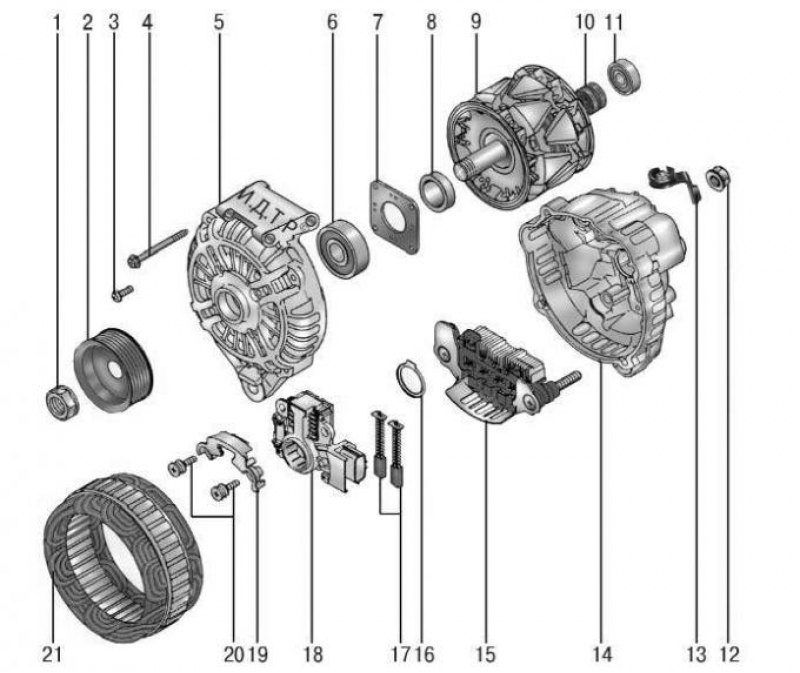

Рис. 10.2. Детали генератора: 1 – гайка крепления шкива; 2 – шкив; 3 – винт крепления прижимной пластины переднего подшипника; 4 – стяжной болт крышек генератора; 5 – крышка со стороны привода; 6 – передний подшипник ротора; 7 – прижимная пластина подшипника; 8 – дистанционное кольцо; 9 – ротор; 10 – контактные кольца; 11 – задний подшипник ротора; 12 – гайка контактного болта; 13 – клемма контактного болта; 14 – крышка со стороны контактных колец; 15 – выпрямительный блок; 16 – уплотнительная прокладка; 17 – щетки; 18 – щеткодержатель с регулятором напряжения; 19 – накладка; 20 – винты крепления щеткодержателя; 21 – статор
Крышки 5 (рис. 10.2), 14 и статор 21 стянуты четырьмя болтами 4. Вал ротора 9 вращается в шариковых подшипниках закрытого типа 6 и 11.
Статор генератора снабжен трехфазной обмоткой, выполненной по схеме «треугольник» (фазные обмотки имеют три точки крепления).
Обмотка возбуждения расположена на роторе 9. Выводы обмотки возбуждения припаяны к двум медным контактным кольцам 10, установленным на валу ротора 9. Питание к обмотке возбуждения подается через две контактные щетки 17 и контактные кольца 10.
Контактные щетки расположены в щеткодержателе 18, скомбинированном в одном корпусе с регулятором напряжения.
Соединения генератора показаны на схемах электрооборудования.
В зависимости от модели двигателя на автомобиль могут быть установлены генераторы различной мощности, но сходные по конструкции.
Примечание. Коды возникающих неисправностей системы электроснабжения сохраняются в памяти электронного блока управления двигателем. Их можно считать с помощью сканера на сервисе.
Примечание. В последнее время появилось много фирм, специализирующихся на ремонте импортных стартеров и генераторов. Там можно провести диагностику неисправного узла, приобрести запчасти для любой модели генератора (стартера), получить квалифицированную консультацию. Если вы не уверены, что можете отремонтировать генератор (стартер) самостоятельно, есть смысл обратиться в такую фирму, где ремонт этих узлов выполнят быстро, качественно и, как правило, по доступной цене. Однако на автомобилях с большим пробегом часто бывает выгоднее заменить узел в сборе новым, чем заменять вышедшие из строя детали.
