…специальный ключ для тормозных трубопроводов «на 10».
Примечание. В связи с тем что длина и форма тормозных трубопроводов не позволяют отвести вперед главный тормозной цилиндр, отсоединив его от вакуумного усилителя тормозов, настолько, чтобы можно было снять усилитель, необходимо снимать усилитель в сборе с главным цилиндром.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите очиститель ветрового стекла (см. «Снятие и установка трапеции стеклоочистителя ветрового окна в сборе с моторедуктором»).
3. Снимите пробку бачка и откачайте тормозную жидкость из бачка, например, большим медицинским шприцем (см. «Замена бачка главного тормозного цилиндра»).
4. Отсоедините колодку жгута проводов от датчика уровня тормозной жидкости и шланг к главному цилиндру выключения сцепления от бачка главного тормозного цилиндра (см. «Замена бачка главного тормозного цилиндра»).

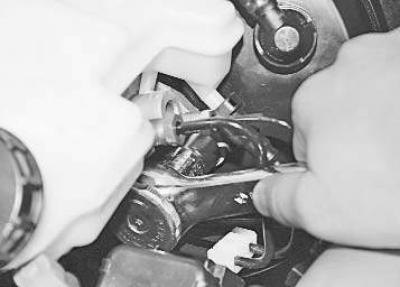

5. Отверните гайки крепления двух трубопроводов к главному тормозному цилиндру…

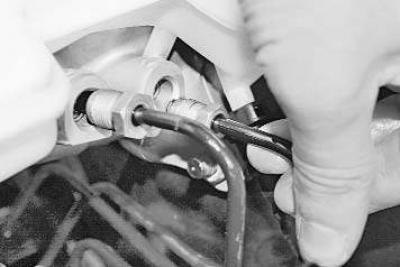

6. …и отведите трубопроводы в сторону.
Примечание. Заглушите трубопроводы любым доступным способом (например, надев на их концы защитные колпачки клапанов для выпуска воздуха), чтобы предотвратить вытекание тормозной жидкости.

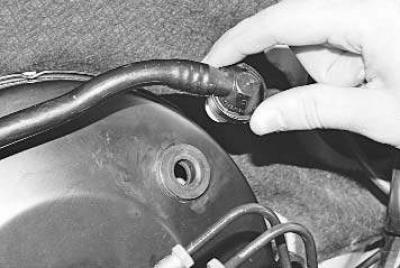

7. Подденьте отверткой наконечник вакуумного шланга и извлеките наконечник из уплотнительной втулки отверстия в корпусе усилителя.

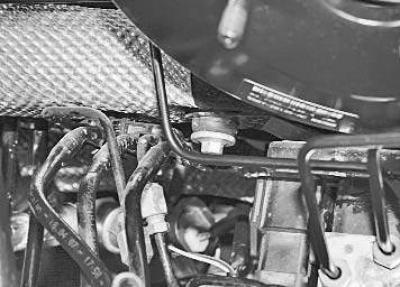

8. Выверните нижний…

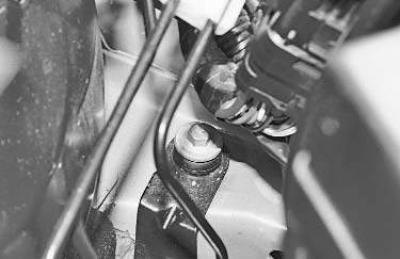

9. …и верхний болты крепления кронштейна гидроэлектронного блока антиблокировочной системы тормозов к панелям кузова.

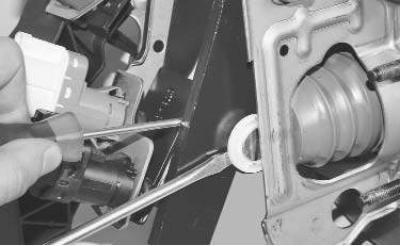

10. В салоне автомобиля под панелью приборов сожмите отверткой фиксаторы пальца вилки толкателя вакуумного усилителя тормоза…

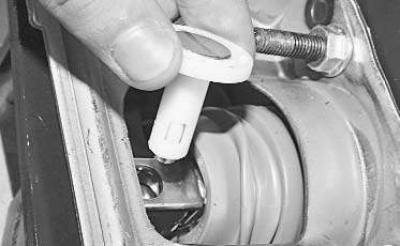

11. …и извлеките палец из отверстий вилки и педали.
12. Отверните четыре гайки крепления вакуумного усилителя к щиту передка, одновременно крепящие и кронштейн педалей…

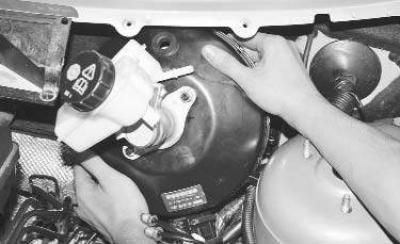

13. …и снимите вакуумный усилитель в сборе с главным тормозным цилиндром.

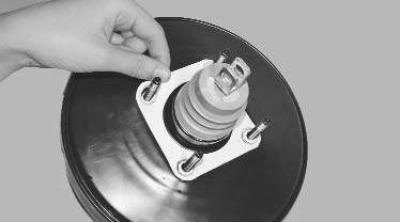

14. В случае замены вакуумного усилителя снимите со шпилек его крепления уплотнительную прокладку и установите на новый усилитель.
Примечание. Сильно обжатую или надорванную прокладку замените.
15. Отверните две гайки крепления к усилителю главного тормозного цилиндра, снимите цилиндр и установите его на новый усилитель (см. «Замена главного тормозного цилиндра»).
16. Установите усилитель тормозов и все снятые детали в порядке, обратном снятию, залейте тормозную жидкость и удалите воздух из системы (см. «Прокачка гидропривода тормозной системы»).
