Рис. 8.0. Впускной тракт двигателя Zetec-SE: 1 – распределительный вал впускных клапанов; 2 – форсунка; 3 – впускной канал; 4 – свеча зажигания
Бензиновые двигатели с впрыском топлива — это достаточно мощные и в то же время экономичные двигатели. При одинаковом качестве топлива впрыск топлива позволяет незначительно увеличить сжатие, кроме того, электронное дозирование топлива осуществляется более точно, чем в двигателе с карбюратором. Все это уменьшает расход топлива, увеличивает мощность двигателя и снижает токсичность отработавших газов. Автомобили Fiesta не являются исключением: с 1996 года компания Ford устанавливает на свои двигатели исключительно электронно-управляемые системы впрыска с запрограммированной характеристикой впрыска, управлением зажиганием и регулировкой угла опережения зажигания, которые обеспечивают приготовление гомогенной топливовоздушной смеси во всасывающем тракте посредством распыления топлива из четырех форсунок. Такие системы, как впрыск топлива и зажигание, перестают быть независимыми и становятся компонентами интегральных систем управления работой двигателя.

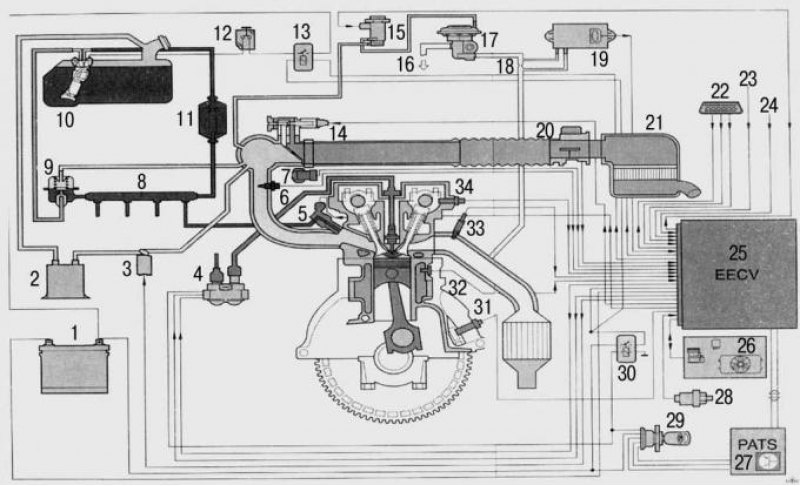

Рис. 8.1. Схема системы впрыска топлива двигателя Zetec-SE: 1 – аккумуляторная батарея; 2 – бачок с активированным углем; 3 – электромагнитный клапан системы улавливания паров топлива EAVAP; 4 – электронная катушка зажигания (El); 5 – форсунка; 6 – датчик температуры поступающего в двигатель воздуха (IAT); 7 – датчик положения дроссельной заслонки (TP); 8 – топливный распределительный трубопровод; 9 – регулятор давления топлива; 10 – топливный насос; 11 – топливный фильтр; 12 – предохранительный выключатель аккумуляторной батареи (IFS); 13 – реле топливного насоса (FPR); 14 – клапан регулировки частоты вращения коленчатого вала двигателя на холостом ходу (IAC); 15 – вакуумный регулятор системы рециркуляции отработавших газов EGR (EVR); 16 – к впускному коллектору; 17 – клапан системы рециркуляции отработавших газов EGR; 18 – место измерения перепада давлений; 19 – электронный преобразователь перепада давлений (датчик DPFE); 20 – измеритель расхода воздуха (MAP); 21 – корпус воздушного фильтра и звукопоглощающий патрубок; 22 – диагностический разъем (DLC); 23 – от сервисного разъема октан-корректора (OAI); 24 – сцепление компрессора кондиционера; 25 – блок управления VEEC; 26 – включатель вентилятора системы кондиционирования воздуха; 27 – блок блокировки пуска двигателя (PATS); 28 – выключатель усилителя рулевого управления (PSP); 29 – выключатель зажигания с противоугонным устройством; 30 – реле питания; 31 – датчик угла поворота коленчатого вала (CKP); 32 – датчик температуры охлаждающей жидкости (ECT); 33 – датчик кислорода (HО2S); 34 – датчик положения распределительного вала (CMP)
Блоки управления системами впрыска топлива абсолютно необслуживаемые; возможные сбои и неисправности можно устранить, только имея всесторонние специальные знания и оборудование. Поэтому ремонт и обслуживание системы впрыска автомобиля Fiesta необходимо проводить только на станции технического обслуживания. Тем не менее надо знать основные критерии приготовления топливовоздушной смеси для того, чтобы более точно определить возможную неисправность и сэкономить деньги на дорогостоящем диагностировании. Далее рассматривается система впрыска Ford, устанавливаемая на двигатели Zetec-SE (рис. 8.1).
