Ford:
Схема 14. Вентилятор радиатора (Endura-E без кондиционера)

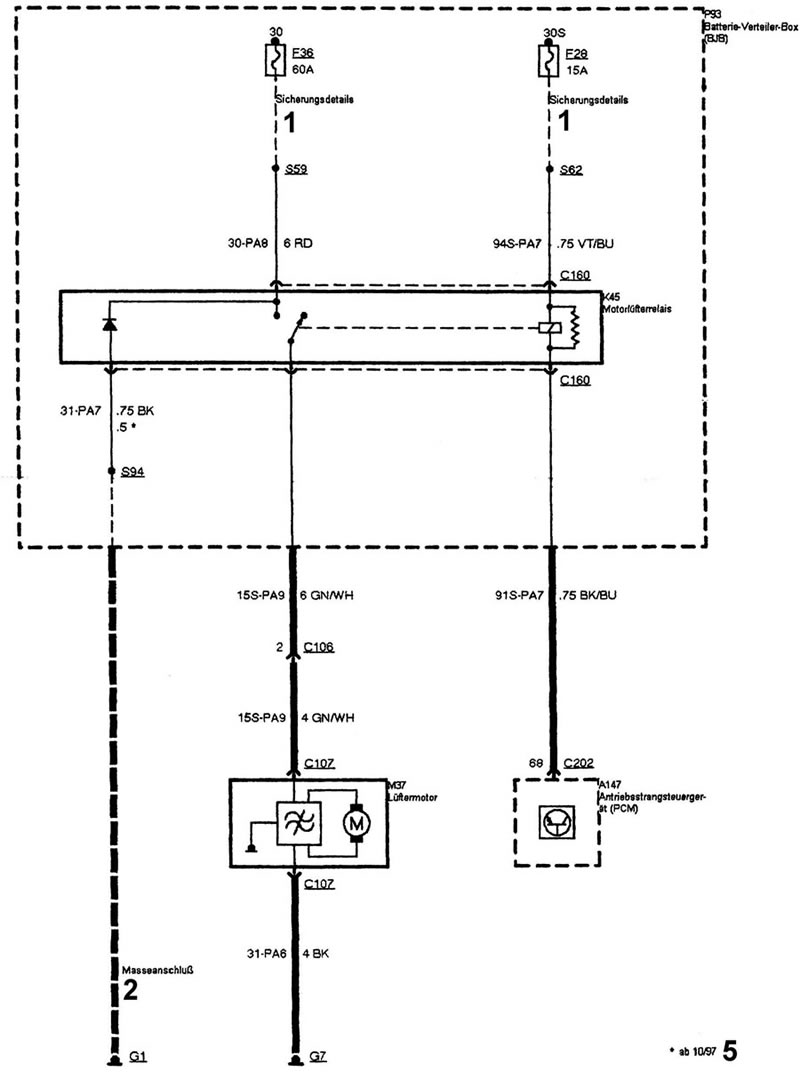

Вентилятор радиатора (Endura-E без кондиционера)
Условные и дополнительные обозначения к электрическим схемам смотрите здесь →
Схема 13. Вентилятор радиатора (Endura-DE без кондиционера)
Схема 12. Система пуска двигателя автомобилей с механической коробкой передач
Схема 11. Система предварительного подогрева двигателя Endura-DE
Схема 10. Система управления двигателем Endura-DE (II)
Схема 9. Система управления двигателем Endura-DE (I)
Схема 8. Система управления двигателем Zetec-SE (с автоматической коробкой CTX)
Схема 7. Система управления двигателем Zetec-SE (II)
Схема 6. Система управления двигателем Zetec-SE (I)
Схема 5. Питание топливом двигателя Zetec-SE (II)
Схема 4. Двигатель Zetec-SE (I)
Схема 12. Система пуска двигателя автомобилей с механической коробкой передач
Схема 11. Система предварительного подогрева двигателя Endura-DE
Схема 10. Система управления двигателем Endura-DE (II)
Схема 9. Система управления двигателем Endura-DE (I)
Схема 8. Система управления двигателем Zetec-SE (с автоматической коробкой CTX)
Схема 7. Система управления двигателем Zetec-SE (II)
Схема 6. Система управления двигателем Zetec-SE (I)
Схема 5. Питание топливом двигателя Zetec-SE (II)
Схема 4. Двигатель Zetec-SE (I)
Схема 15. Вентилятор радиатора (Zetec-SE без кондиционера)
Схема 16. Фары с корректором света
Схема 17. Стоп-сигналы
Схема 18. Указатели поворота
Схема 19. Звуковой сигнал
Схема 20. Очиститель и омыватель ветрового стекла
Схема 21. Очиститель и омыватель заднего стекла
Схема 22. Радиоприемник / аудиосистема
Условные обозначения к электрическим схемам
Схема 16. Фары с корректором света
Схема 17. Стоп-сигналы
Схема 18. Указатели поворота
Схема 19. Звуковой сигнал
Схема 20. Очиститель и омыватель ветрового стекла
Схема 21. Очиститель и омыватель заднего стекла
Схема 22. Радиоприемник / аудиосистема
Условные обозначения к электрическим схемам
