Запустите двигатель и установите частоту вращения около 2000 об/мин. Вольтметр в этих условиях должен показывать 13.7-14.6 В. Если показания вольтметра превышают 14.6 В, регулятор генератора неисправен и требует замены.
Если же показание вольтметра меньше, чем 13.5 В, это означает, что либо неисправен регулятор. либо замкнуты щетки регулятора.

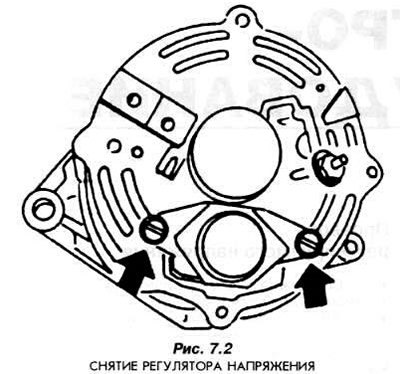

Снимите регулятор, помещенный в задней части генератора (рис. 7.2).
Установите щеткодержатель. Замкните зажимы "Dr и "DF". Включите контрольную лампочку между следующими зажимами: положительный зажим аккумулятора и "Dr или "DF".
Если генератор не поврежден, то контрольная лампочка при незапущенном двигателе горит, а при работающем двигателе гаснет.
Если контрольная лампочка мигает, значит повреждена обмотка статора или неисправны диоды.
Регулятор является одновременно щеткодержателем и заменяться должен в комплекте.
