Принципиальная электросхема дизель 1.8 [Ford Fiesta 2]

0

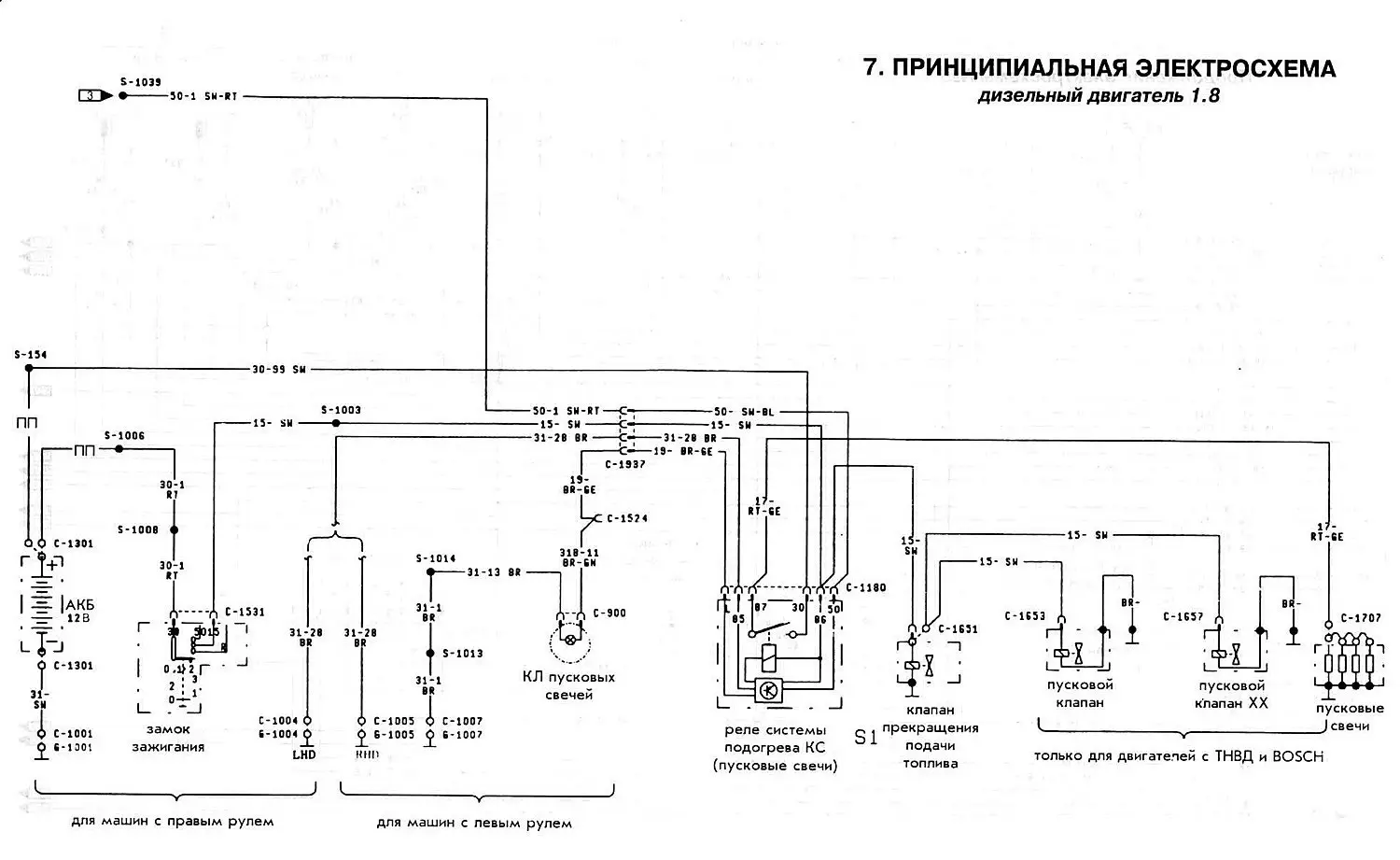

Принципиальная электросхема дизельного двигателя 1.8

Открыть большую картинку в новой вкладке »
