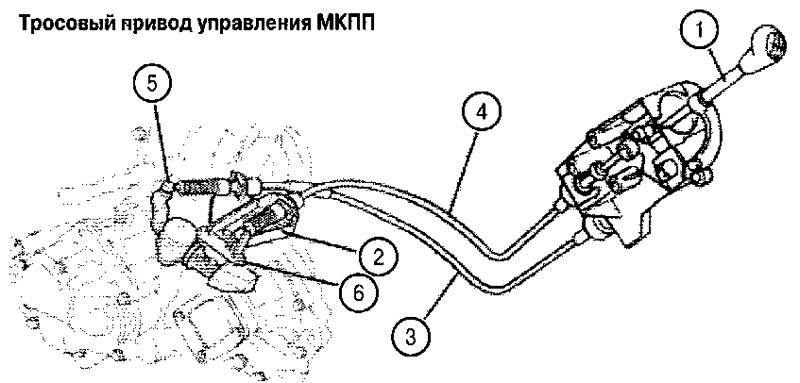

1. Рычаг переключения передач; 2. Кронштейн крепления механизма управления МКПП; 3. Трос выбора передачи; 4. Трос включения выбранной передачи; 5. Рычаг включения выбранной передачи; 6. Рычаг выбора передачи
Органы управления МКПП (Fiat Doblo 1)
Переключение передач производится при помощи двух тросов. Один трос (поперечное движение рычага) приводит в движение механизм выбора штока переключения передач в МКПП (1-2 или 3-4, или 5-задний ход), второй трос (продольное движение рычага) приводит в движение выбранный шток переключения и включает передачу.
1. Рычаг переключения передач; 2. Кронштейн крепления механизма управления МКПП; 3. Трос выбора передачи; 4. Трос включения выбранной передачи; 5. Рычаг включения выбранной передачи; 6. Рычаг выбора передачи
1. Рычаг переключения передач; 2. Кронштейн крепления механизма управления МКПП; 3. Трос выбора передачи; 4. Трос включения выбранной передачи; 5. Рычаг включения выбранной передачи; 6. Рычаг выбора передачи
Статья проверена экспертом: Евгений Мамаев
