Датчик частоты вращения коленчатого вала (Fiat Doblo 1)

0

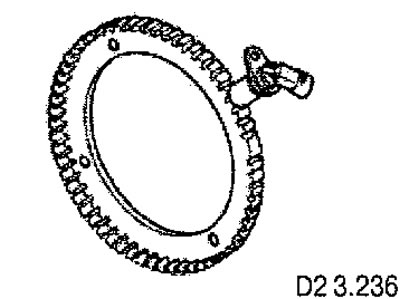

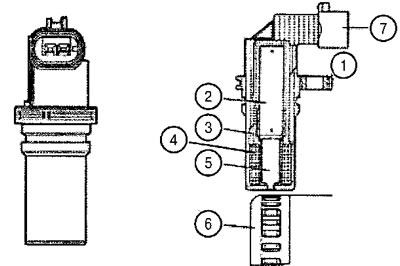

Датчик частоты вращения индуктивного типа расположен на картере двигателя и направлен в сторону фонического колеса, имеющего 58 зубьев и промежуток, равный 2-м зубьям. Этот промежуток используется для распознавания положения коленчатого вала (ВМТ 1-го цилиндра).

Другие зубья фонического колеса служат для определения частоты вращения коленчатого вала и угла его поворота относительно ВМТ в любой момент времени.

Технические характеристики

Сопротивление обмотки: 790 Ом±20%.

Индуктивность обмотки (при частоте 1 кГц): 680 мГн.

Нормативное расстояние между датчиком и колесом составляет 0,8-1,5 мм. Расстояние не подлежит регулировке, поэтому в случае несоответствия норме необходимо убедиться в целостности датчика и фонического колеса.

Разъем датчика имеет два контакта, оба из которых служат для передачи сигналов датчика.
