Снятие
Снимите воздушный фильтр в сборе.
Снимите регулятор давления.
Снимите главный тормозной цилиндр в следующем порядке:

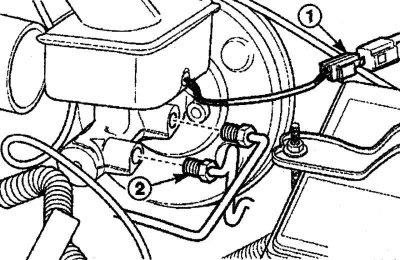

Рис. 7.14. Расположение электрического разъема (1) и штуцеров (2) крепления тормозных трубок к главному тормозному цилиндру
- отсоедините электрический разъем 1 (рис. 7.14);
- промаркируйте тормозные трубки, подходящие к главному тормозному цилиндру;
- положите чистую ветошь под главный тормозной цилиндр для сбора протекшей тормозной жидкости;
- выверните штуцеры 2 и отсоедините от главного тормозного цилиндра тормозные трубки;
- пробками закройте открывшиеся отверстия главного тормозного цилиндра для предотвращения утечки жидкости или ее загрязнения;

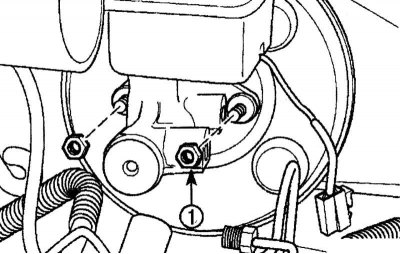

Рис. 7.15. Расположение гаек (1) крепления главного тормозного цилиндра
- отверните гайки 1 (рис. 7.15) крепления главного тормозного цилиндра и снимите его с автомобиля.
Внимание! Тормозная жидкость растворяет краску и пластмассу. Поэтому при попадании жидкости на лакокрасочное покрытие автомобиля промойте его большим количеством воды.
Установка
Установите главный тормозной цилиндр и закрепите его гайками, затянув их моментом 16 Н·м.
Подсоедините к главному тормозному цилиндру и закрепите тормозные трубки, затянув штуцеры моментом 16 Н·м.
Подсоедините электрический разъем.
Установите регулятор давления.
Установите воздушный фильтр в сборе.
Прокачайте тормозную систему.
