Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите включатель стоп-сигнала.
Отсоедините педаль тормоза от вакуумного усилителя тормозов.
Снимите педаль тормоза в следующем порядке:

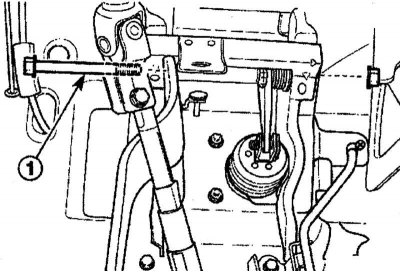

Рис. 7.12. Расположение болта (1) крепления педали тормоза
- выверните болт 1 (рис. 7.12);

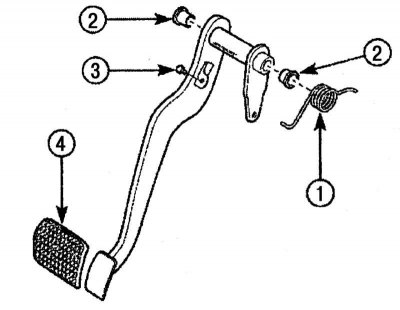

Рис. 7.13. Детали крепления педали тормоза: 1 - пружина; 2 - втулка; 3 - опорная подушка; 4 - накладка педали тормоза
- снимите пружину 1 (рис. 7.13) педали тормоза;
- снимите втулку 2;
- снимите опорную подушку 3;
- снимите накладку педали тормоза 4.
Установка
Установите накладку педали тормоза.
Установите пружину педали тормоза, втулку и опорную подушку.
Подсоедините педаль тормоза к вакуумному усилителю тормозов.
Затяните болт крепления педали тормоза к кронштейну моментом 18 Н·м.
Установите включатель фонаря стоп-сигнала.
Подсоедините провод «массы» к аккумуляторной батарее.
