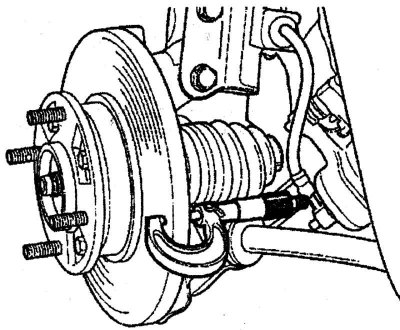

Рис. 7.6. Измерение толщины тормозного диска микрометром
Измерение толщины тормозного диска следует проводить в четырех или более точках, расположенных по окружности диска (рис. 7.6). Все измерения выполняйте на одинаковых расстояниях от края диска.
Если толщина тормозного диска меньше 10 мм, замените тормозной диск. В процессе производства установлены жесткие допуски для поверхности контакта тормозного диска с накладкой и бокового биения. Сохранение жесткого допуска на поверхности контакта с накладкой необходимо для предотвращения резкого торможения.
Согласно этим допускам шероховатость поверхности должна сохраняться одинаковой. Контроль шероховатости трущейся поверхности тормозного диска необходим для избежания дерганья и неустойчивого торможения, а также для увеличения долговечности тормозной накладки.

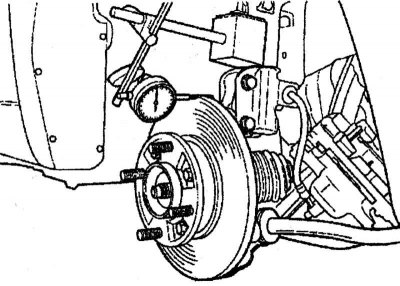

Рис. 7.7. Использование индикатора часового типа для проверки биения тормозного диска
(Оригинал можно просмотреть на сайте AutoInstruction.ru)
Индикатором часового типа проверьте биение тормозного диска. Индикатор часового типа закрепите в любом удобном месте. Проворачивая тормозной диск, определите его биение на расстоянии 10 мм от наружного края (рис. 7.7). Перед проверкой биения тормозного диска убедитесь, что подшипник ступицы в хорошем состоянии. Предельно допустимое биение тормозного диска — 0,05 мм.
