Снятие
20. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
21. Откройте дверь багажного отделения и снимите полку.
22. Выверните четыре винта, крепящие панель нижней обивки проема двери к задней панели (рис. 11.135).

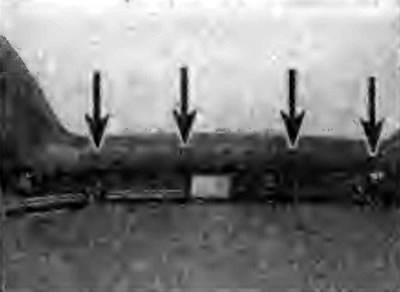

Рис. 11.135. Расположение винтов крепления нижней обивки проема двери к задней панели - модели Hatchback
23. Отклоните наружу боковые стороны нижней панели обивки проема двери, освободите центральные фиксаторы, затем поднимите ее вверх и отсоедините верхние фиксаторы (рис. 11.136, 11.137). Снимите панель обивки.

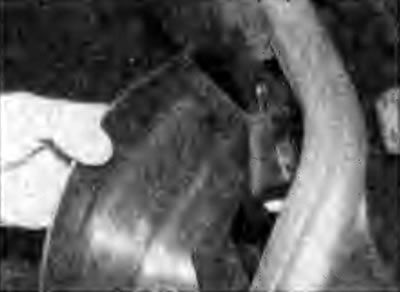

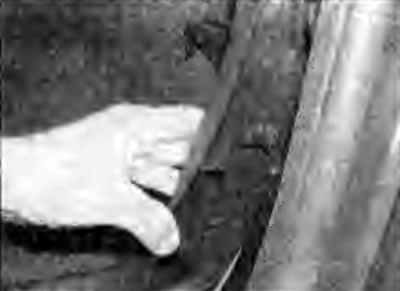

Рис. 11.136. Отклонение наружу боковой стороны нижней панели обивки проема двери для освобождения центральных фиксаторов - модели Hatchback | Рис. 11.137. Поднятие вверх панели обивки проема двери для отсоединения верхних фиксаторов - модели Hatchback |
24. Снимите крышку, затем выверните верхний болт крепления ремня заднего сидения, при этом отметьте расположение шайб и прокладок (рис. 11.138).

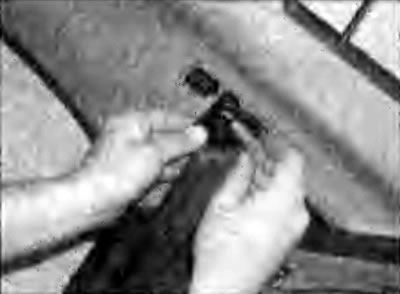

Рис. 11.138. Выворачивание верхнего болта крепления ремня заднего сидения - модели Hatchback
25. Снимите пылевлагозащитное уплотнение с края проема двери багажного отделения и с задней кромки проема двери (рис. 11.139).

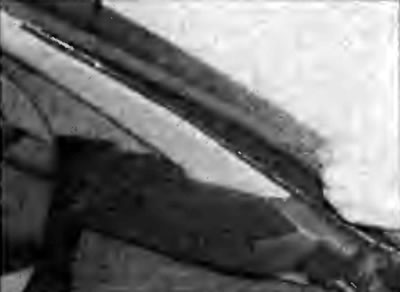

Рис. 11.139. Снятие пылевлагозащитного уплотнения с края проема двери багажного отделения - модели Hatchback
26. Потянув, отсоедините зажимы верхней боковой обивки багажного отделения и снимите ее с автомобиля (рис. 11.140).

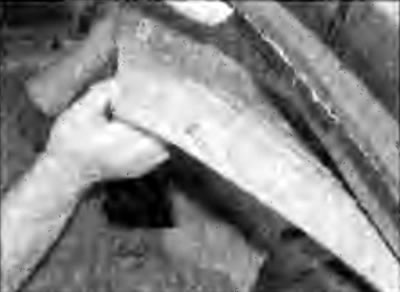

Рис. 11.140. Снятие верхней боковой обивки багажного отделения - модели Hatchback
27. Выверните верхние и нижние винты крепления обивки арки колеса (рис. 11.141, 11.142).

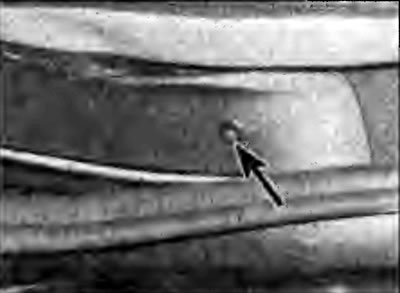

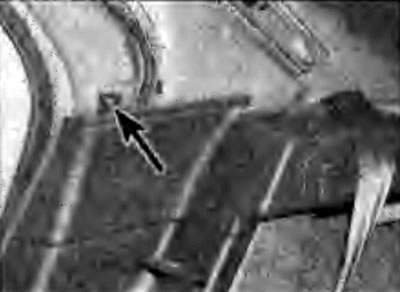

Рис. 11.141. Расположение верхнего винта крепления обивки арки колеса - модели Hatchback | Рис. 11.142. Расположение нижнего винта крепления обивки арки колеса - модели Hatchback |
28. Выверните два винта крепления опоры полки багажного отделения (рис. 11.143, 11.144). Отсоедините основание опоры полки багажного отделения от обивки арки колеса и снимите опору полки с автомобиля (рис. 11.145).

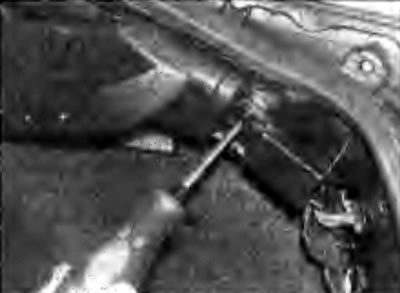

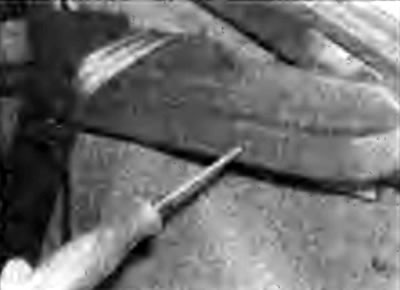

Рис. 11.143. Выворачивание нижнего винта крепления опоры полки багажного отделения - модели Hatchback | Рис. 11.144. Выворачивание бокового винта крепления опоры полки багажного отделения - модели Hatchback |

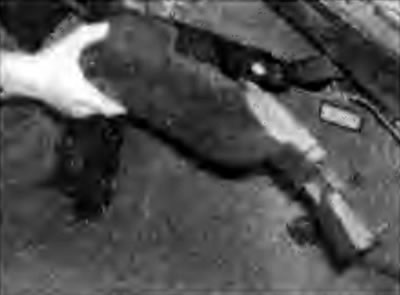

Рис. 11.145. Снятие опоры полки багажного отделения - модели Hatchback
29. Отсоедините фиксаторы обивки арки колеса и снимите ее с автомобиля.
30. Маленькой отверткой, как рычагом, аккуратно снимите лампу подсветки багажного отделения, отсоедините разъем и снимите лампу (рис. 11.146, 11.147).

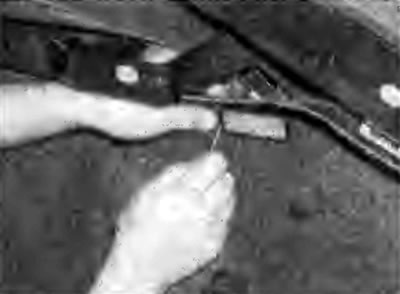

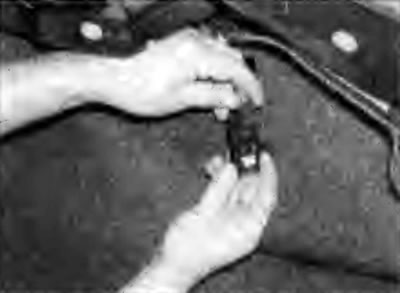

Рис. 11.146. Использование отвертки для снятия лампы подсветки багажного отделения - модели Hatchback | Рис. 11.147. Отсоединение разъема от лампы подсветки багажного отделения - модели Hatchback |
31. С помощью плоского инструмента снимите фиксатор крепления обивки багажного отделения (рис. 11.148).

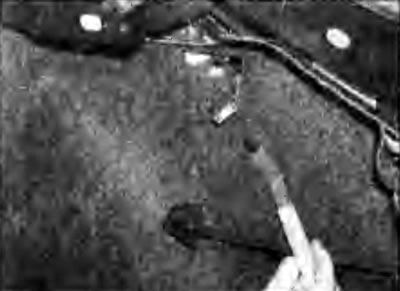

Рис. 11.148. Использование плоского инструмента для снятия фиксатора крепления обивки багажного отделения - модели Hatchback
32. Выверните болт крепления ремешка к задней части крыла и снимите ремешок (рис. 11.149).

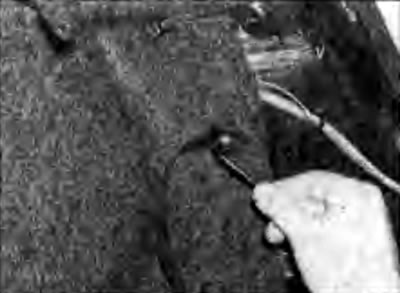

Рис. 11.149. Выворачивание болта крепления ремешка к задней части крыла - модели Hatchback
33. Снимите крышку на крючке крепления ремешка, выверните винт и снимите крючок (рис. 11.150).

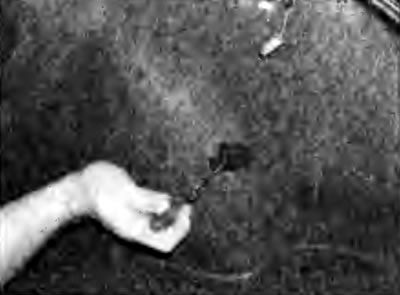

Рис. 11.150. Выворачивание винта крепления крючка - модели Hatchback
34. Поднимите обивку пола багажного отделения и снимите боковую обивку багажного отделения (рис. 11.152).

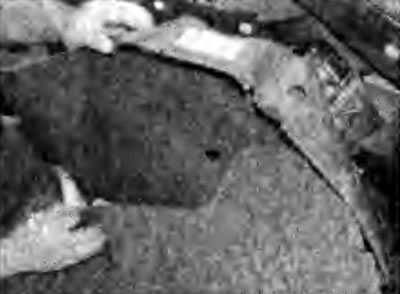

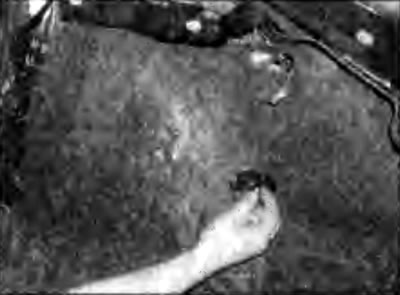

Рис. 11.151. Снятие крышки с крючка крепления ремешка - модели Hatchback | Рис. 11.152. Снятие боковой обивки багажного отделения - модели Hatchback |
Установка
35. Установка проводится в последовательности, обратной снятию.
